Descrizione

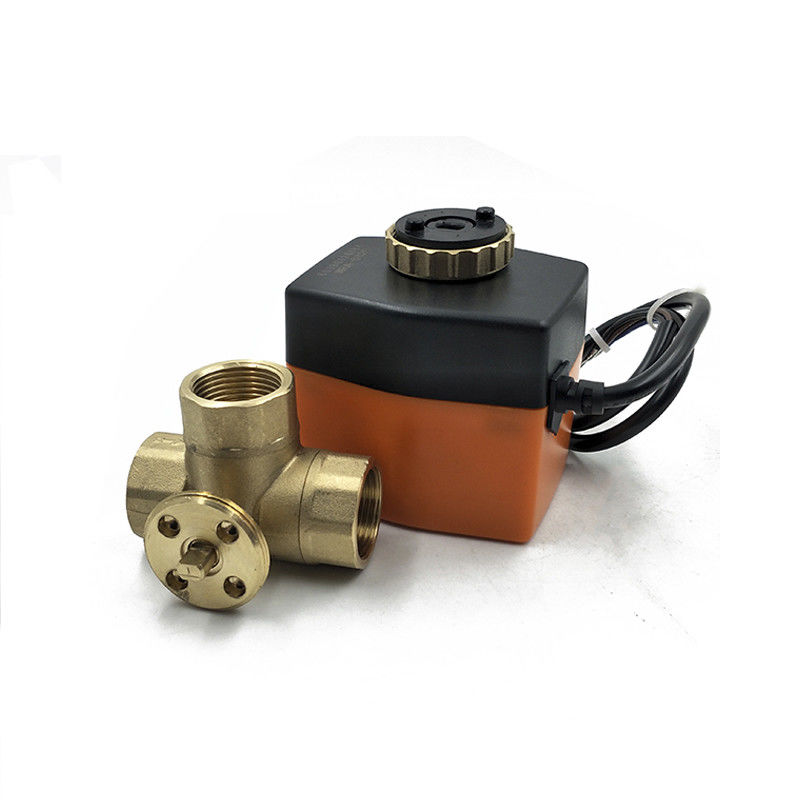

La CC ha motorizzato la valvola a sfera consiste del tipo inserita/disinserita o di un tipo azionatore di 3 punti e valvola a sfera di serie di W8BV…, che hanno la struttura compatta, l'operazione stabile, la capacità eccellente dell'interruzione dell'acqua, il grande tasso dello scorrimento dell'acqua, il blocchetto zero della sporcizia e coppia di torsione bassa. La CC ha motorizzato le valvole a sfera è ampiamente usata in sistema di HVAC, sistema di riscaldamento, sistema di depurazione delle acque e certa attrezzatura industriale.
Funzione (3-point o tipo inserita/disinserita)
L'azionatore è controllato da una modulazione del segnale di controllo punti di 3 o inserita/disinserita, facendo uso dell'azionamento reversibile del riduttore di velocità dell'ingranaggio e del motore sincrono riparare e chiudere.
WRA-42… un tipo di 3 punti
Il cavo di Brown è valvola di potere sopra aperta
Il cavo nero è vicino della valvola di potere sopra
Brown o il cavo nero è valvola spenta tenere la posizione attuale
Il cavo blu è collegato al cavo nullo.
Inoltre può essere usato come tipo inserita/disinserita.
WRA-42… un tipo inserita/disinserita
Il cavo blu è il cavo di controllo. Potere sopra: valvola aperta, spento: fine della valvola
Il cavo nero è collegato a COM.
Il cavo di Brown è collegato al cavo di potere.
Può essere usato soltanto come tipo inserita/disinserita.
| Modello no. | Tensione di funzionamento | Tipo dell'azionatore | Coppia di torsione dell'uscita | Consumo | Tempo inserita/disinserita | Corpo di valvola |
| WRA-4224 | DC24V | 3-point o inserita/disinserita | 2N.m | 2W | 2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-4224A | Inserita/disinserita |
Applicazione
Sistema di HVAC, sistema di riscaldamento, sistema di depurazione delle acque, attrezzatura industriale.
Modo operativo
Il vincitore che la CC ha motorizzato la valvola a sfera è a motore da un tipo di WRA-42… e da WRA-42… un azionatore. L'azionatore è controllato da una modulazione inserita/disinserita o dal sistema di controllo di punto 3 e muove la palla della valvola, verso la posizione di apertura dettata dal segnale di controllo.
Dati tecnici
Corpo di valvola:
Medium: acqua calda fredda/, con la temperatura del glicol di 50% del medium: °C 2°C… 90
Pressione stimata: Connettore del tubo PN20: filo interno
Impiegati ambientali. gamma: -20… +70°C; 0… dimensioni 95%RH: 1/2'“, 3/4" “e 1" “tipo della valvola: bidirezionale ed a tre corsie
Materiale
Corpo di valvola: ottone forgiato, guarnizione Hpb59-1: palla: EPDM+PTFE, con il doppio giunto circolare
Palla: gambo d'ottone nichelato: Giunti circolari di EPDM, con il doppio giunto circolare
| Modello no. | Diametro interno. | Pollice | Kvs (m.3/h) | Pvmax (KPa) | Ps (KPa) |
| W8BV215 | 12mm | 1/2» | 6,15 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4" | 10,5 | 1000 | 1400 |
| W8BV225 | 20mm | 1" | 16,1 | 1000 | 1400 |
| W8BV315 | 12mm | 1/2» | 3,95 | 1000 | 1400 |
| W8BV320 | 15mm | 3/4" | 6,8 | 1000 | 1400 |
| W8BV325 | 20mm | 1" | 15,8 | 1000 | 1400 |
Azionatore
WRA-42… DC3/6-12/24V, 3 punti
WRA-42… Un DC3/6-12/24V, inserita/disinserita
Coppia di torsione dell'uscita: rotazione di 2N.m Angleof: ° 90
Protegga il rango: Tempo inserita/disinserita IP55/IP54: 2-12S
