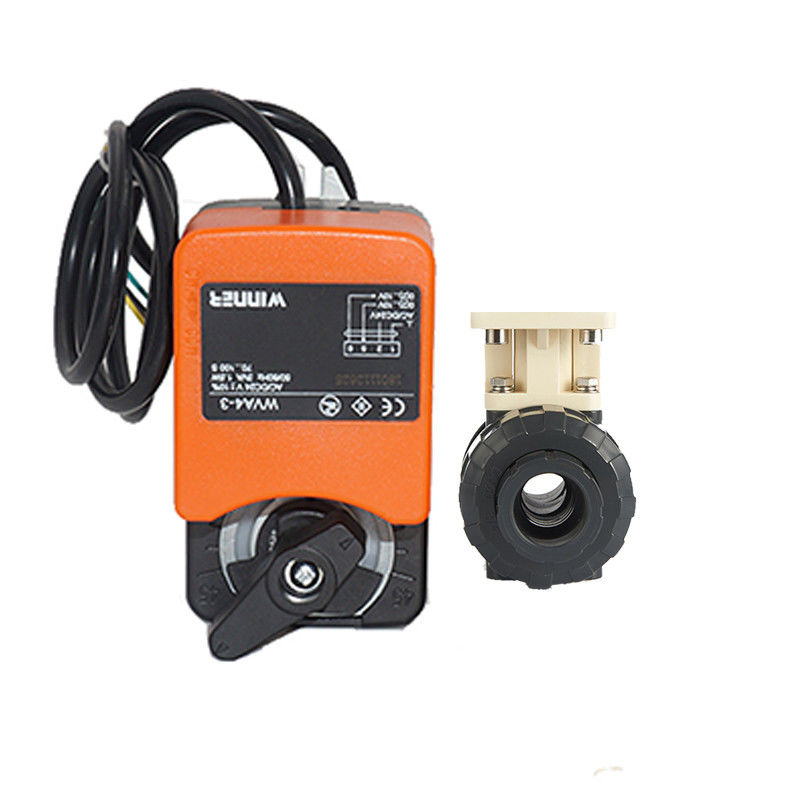

Azionatore
WVA4-3… 24VAC/DC±15%, proporzionale (0-10VDC/0-20mA, 2-10VDC/4-20mA)
| Coppia di torsione dell'uscita | 4N.m, 6N.m, 10N.m | |
| Angolo di rotazione | 90° | |
| Protegga il rango | IP54 | |
| Sistema di protezione automatico di sovraccarico della maniglia manuale | ||
|
Il cavo nero ed il cavo marrone sono il cavo di potere. Il cavo giallo accetta il segnale di controllo 0-10V controllare la valvola ad angolo aperto |
||
|
Segnale di controllo introdotto 0-10VDC Caratteristica di flusso: gamma uguale di flusso di percentuale: 0%-100% |
| DIMENSIONE |
DN15 1/2» |
DN20 3/4" |
DN25 1" |
DN32 1-1/4» |
DN40 1-1/2» |
DN50 2" |
||
| d | 13 | 18 | 23 | 30 | 38 | 49 | ||
| BACCANO DL | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21,34 | 26,67 | 33,4 | 42,16 | 48,26 | 60,28 | ||
| BSdl | 21,2 | 26,6 | 33,4 | 42,1 | 48,1 | 60,2 | ||
| D | 56 | 64 | 73 | 88 | 103 | 122 | ||
| DL | 31 | 36 | 47 | 56 | 65 | 80 | ||
| L | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| H | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29,5 | 33,5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| NO. | Parte | Materiale | QTY | |
| 1 | Corpo | U-PVC, C-PVC, PP | 1 | |
| 2 | Palla | U-PVC, C-PVC, PP | 1 | |
| 3 | Giunto circolare del trasportatore | EPDM, FPM | 1 | |
| 4 | Trasportatore della guarnizione | U-PVC, C-PVC, PP | 1 | |
| 5 | Unione | U-PVC, C-PVC, PP | 2 | |
| 6 | Connettore dell'estremità | U-PVC, C-PVC, PP | 2 | |
| 7 | Guarnizione Seat | PTFE | 2 | |
| 8 | Guarnizione dell'umidificatore | EPDM, FPM | 2 | |
| 9 | Giunto circolare di Connestor di conclusione | EPDM, FPM | 2 | |
| 10 | Giunto circolare del gambo | EPDM, FPM | 2 | |
| 11 | Gambo | U-PVC, C-PVC, PP | 1 | |
| 14 | Montaggio del morsetto | PVC-M, SUS304 | 1 | |
| 15 | Azionatore che coppia Bush | PVC-M, SUS304 | 1 | |
| 16 | Bolt | SUS 304 | 4 |

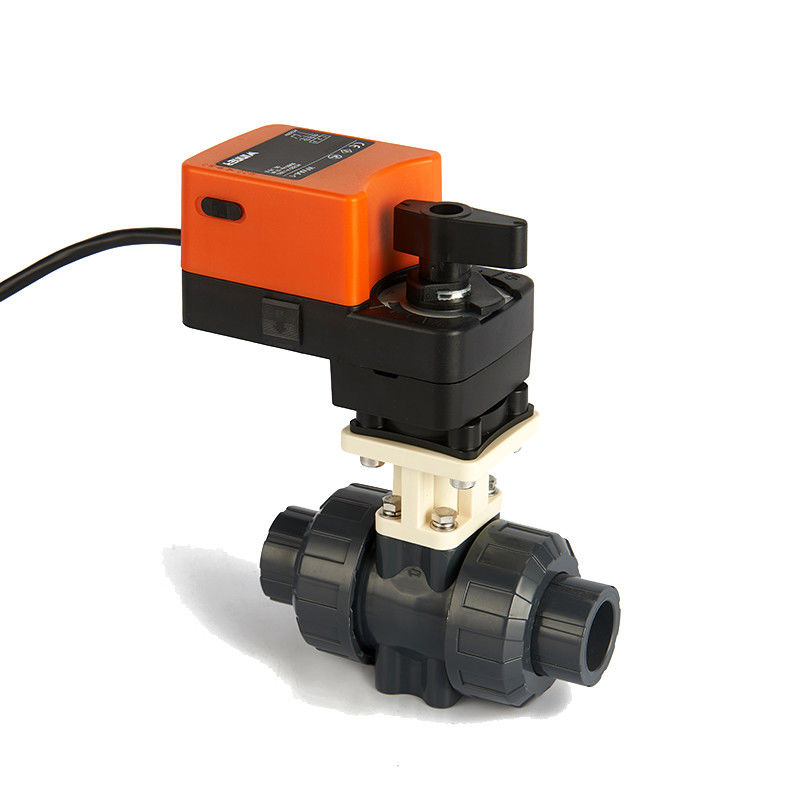

Descrizione di prodotto
la valvola a sfera di controllo consiste della valvola a sfera dell'azionatore rotatorio di serie di WAV4-… e di serie di WCBS… /WCBS…. La caratteristica di flusso uguale di percentuale garantisce le prestazioni della valvola della stabilità. Le valvole a sfera di controllo sono ampiamente usate in sistema di HVAC, sistema di riscaldamento, attrezzatura di trattamento delle acque ed acqua che esegue il controllo nell'automazione industriale, come: Scambiatore di calore ditrattamento di AHU, dell'unità della carne, dell'unità del controllo della pressione differenziale e per il regolamento di flusso ed il controllo inserita/disinserita.
Parametro tecnico
Medium: acqua calda fredda/, con il glicol di 50%
Temperatura del medium: 2°C… 90°C
Pressione di Adissable: 2.0Mpa
Pressione stimata: PN20
Lunghezza di cavo: 0.5m o 1.5m
Temperatura dell'ambiente: - 20~65 Celsius
Protegga il rango: IP54/IP55
Il pacchetto include:
valvola a sfera 1x
motore dell'azionatore 1x
manuale di istruzioni 1x
Applicazione
1. Sistema di HVAC
sistema di trattamento 2.Water
3. Sistema di riscaldamento
4. Attrezzature industriali
5. Processo chimico
6. Irrigazione agricola
7. Sostituzione dell'elettrovalvola a solenoide, specialmente quando il solenoide non può funzionare attendibilmente. Può essere installato a tutti gli angolo e direzione e può lavorare nelle circostanze umide.
8. Regolare innaffiando i fiori, umidificazione cronometrante, scolo del compressore d'aria a tempo regolare.
