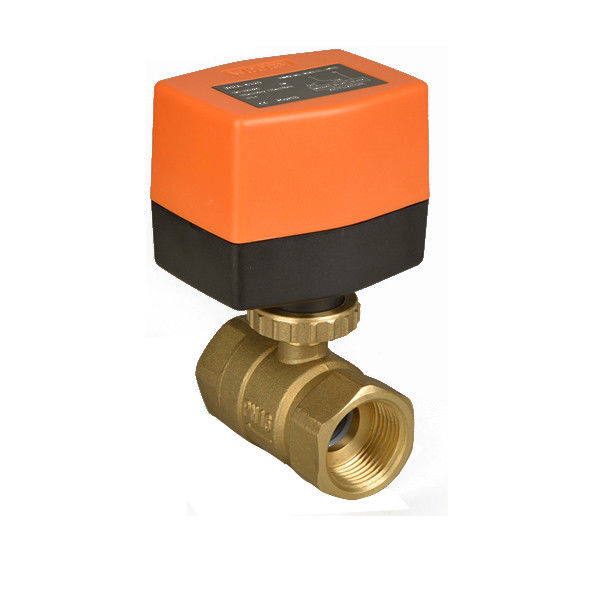

Valvola a sfera motorizzata 2 modi per il sistema di riscaldamento/sistema di depurazione delle acque
-
Evidenziare
elettrovalvola
-
MaterialeOttone
-
Temperatura dei mediaTemperatura media
-
ApplicazioneGeneralità
-
PotereElettrico
-
Mediaacqua
-
Standard o non standardNorma
-
Luogo di origineLa CINA
-
MarcaOEM
-
CertificazioneCE
-
Numero di modelloWRA-6320+W8BV220
-
Documento
-
Quantità di ordine minimo1
-
Prezzonegotiable
-
Imballaggi particolaricasse del compensato
-
Tempi di consegna15-60 giorni
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazionesulla base di ordine
Valvola a sfera motorizzata 2 modi per il sistema di riscaldamento/sistema di depurazione delle acque
Modo d'ottone DN20 della valvola a sfera 2 dell'azionatore elettrico del sistema WRA-63 di HVAC per i ventilconvettori
Descrizione della valvola a sfera d'ottone elettrica
la valvola a sfera motorizzata consiste del tipo inserita/disinserita o di un tipo azionatore di 3 punti e valvola a sfera di serie di W8BV…, che hanno la struttura compatta, l'operazione stabile, la capacità eccellente dell'interruzione dell'acqua, il grande tasso dello scorrimento dell'acqua, il blocchetto zero della sporcizia e coppia di torsione bassa. le valvole a sfera motorizzate sono ampiamente usate in sistema di HVAC, sistema di riscaldamento, sistema di depurazione delle acque e certa attrezzatura industriale.
Dati tecnici
Corpo di valvola:
Medium: acqua calda fredda/, con la temperatura del glicol di 50% del medium: °C 2°C… 90
Pressione stimata: Connettore del tubo PN20: filo interno
Impiegati ambientali. gamma: −5… +60°C; 0… 90%RH
Materiale
Corpo di valvola: ottone forgiato, guarnizione Hpb59-1: palla: EPDM+PTFE
Palla: gambo d'ottone cromato: Giunti circolari di EPDM
Come assicuriamo la qualità del prodotto finito (ispezione di FQC)
1. Ispezione visiva
2. Misura materiale del grado
3. Ispezione di dimensione
4. Rilevazione di rugosità
5. Rilevazione di rugosità
6. Prova di tenuta
Trattamento di superficie
Offriamo i seguenti processi per scegliere:
1. Lucidatura meccanica (mp) per migliorare luminosità (lucentezza, metallina)
2. Pulizia acida per anticorrosivo
3. Polacco di elettrolisi (PE) per migliorare scorrevolezza di superficie
4. Processo su ordinazione: Trattamento di tempera luminoso eliminare gli strees per migliorare durezza
Applicazione della valvola a sfera d'ottone elettrica
Sistema di HVAC, sistema di riscaldamento, sistema di depurazione delle acque, attrezzatura industriale
Modo operativo di valvola a sfera d'ottone elettrica
la valvola a sfera motorizzata è a motore da un tipo di WRA-63… e da WRA-63… un azionatore. L'azionatore è controllato da una modulazione inserita/disinserita o dal sistema di controllo di punto 3 e muove la palla della valvola, verso la posizione di apertura dettata dal segnale di controllo.
Valvola a sfera
| Modello no. | Diametro interno. | Pollice | Kvs (m3/h) | Pmax (KPa) | Ps (KPa) | |
| WBBV215 |
bidirezionale
|
12mm | 1/2» | 8,6 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4" | 21 | 1000 | 1400 | |
| W8BV225 | 20mm | 1" | 26 | 1000 | 1400 | |
| W8BV315 |
a tre corsie |
10mm | 1/2» | 8,6 | 1000 | 1400 |
| W8BV320 | 14mm | 3/4" | 21 | 1000 | 1400 | |
| W8BV325 | 18mm | 1" | 22 | 1000 | 1400 |
Azionatore
WRA-63… AC230/110/24V, 50/60Hz, 3 punti
WRA-63… Un AC230/110/24V, 50/60Hz, inserita/disinserita
Coppia di torsione dell'uscita: >angolodi3.5N.m di rotazione: 90°
Protegga il rango: Tempo inserita/disinserita IP55/IP54: 16S
Funzione (3-point o tipo inserita/disinserita)
L'azionatore è controllato da una modulazione del segnale di controllo punti di 3 o inserita/disinserita, facendo uso dell'azionamento reversibile del riduttore di velocità dell'ingranaggio e del motore sincrono riparare e chiudere.
WRA-63… un tipo di 3 punti
Il cavo nero è potere sulla valvola chiusa
Il cavo di Brown è valvola di potere sopra aperta
Il cavo nero o marrone è valvola spenta tenere la posizione attuale
Il cavo blu è collegato al cavo nullo. Inoltre può essere usato come tipo inserita/disinserita.
WRA-63… un tipo inserita/disinserita
Il cavo nero è il cavo di controllo. Potere sopra: valvola aperta, spento: fine della valvola
Il cavo di Brown è collegato al cavo di potere.
Il cavo blu è collegato a COM. Può essere usato soltanto come tipo inserita/disinserita.
Installazione
inserisca il gambo di valvola al fondo dell'azionatore e del perno dell'inserzione 2, posizionato in fondo all'azionatore al foro di montaggio della valvola. Poi vite giù il tappo a vite d'ottone
Azionatore
| Modello no. | Tensione di funzionamento | Tipo dell'azionatore | Coppia di torsione dell'uscita | Consumo | Tempo inserita/disinserita | Corpo di valvola |
| WRA-6320 |
230VAC±15% 50/60Hz |
3-point o inserita/disinserita | 3.5N.m | 5W |
50Hz: 16S 60Hz: 12S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-6320A | Inserita/disinserita |
