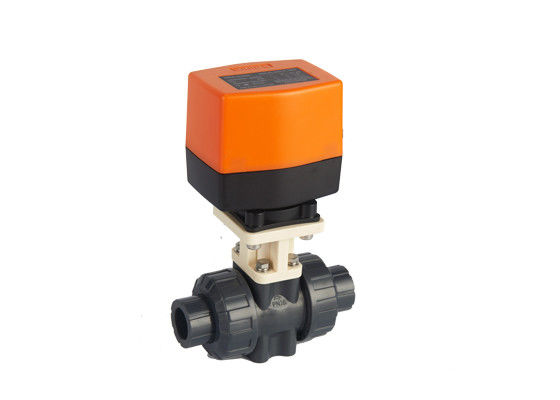

Valvola a sfera di plastica elettrica DN15-DN25 del PVC 220VAC



Formazione del processo della macchina



1. Elaborazione del tornio di CNC

2. Elaborazione del centro di lavorazione di CNC di alta precisione

3. Elaborazione generale del tornio

4. La macchina perfora le parti del prodotto

5. Modanatura di stampaggio a freddo

6. Assemblea di saldatura



Materiale

Corpo di valvola: U-PVC, C-PVC, pp staccano: U-PVC, C-PVC, pp staccano il giunto circolare dal gambo: EPDM, FPM

Palla: U-PVC, C-PVC, giunto circolare del trasportatore dei pp: EPDM, FPM

Unione: U-PVC, C-PVC, pp concludono il connettore: U-PVC, C-PVC, pp concludono il giunto circolare di Connestor: EPDm, FPM

Guarnizione dell'umidificatore: EPDM, morsetto del montaggio di FPM: PVC-M, SUS304 Bolt: SUS304



Modello no.		Diametro interno.	Pollice	Kvs (m.3 /h)	△Pmax (KPa)	Ps (KPa)
WUPBV215	bidirezionale	13mm	1/2»	6,15	1000	1400
WUPBV220		18mm	3/4"	10,5	1000	1400
WUPBV225		23mm	1"	16,1	1000	1400





Azionatore

WRA-63… AC230/110/24V, 50/60Hz, 3 punti

WRA-63… Un AC230/110/24V, 50/60Hz, inserita/disinserita

Coppia di torsione dell'uscita: Angolo di >3.5N.m di rotazione: 90°

Protegga il rango: Tempo inserita/disinserita IP55/IP54: 16S

Funzione (3-point o tipo inserita/disinserita)

L'azionatore è controllato da una modulazione del segnale di controllo punti di 3 o inserita/disinserita, facendo uso dell'azionamento reversibile del riduttore di velocità dell'ingranaggio e del motore sincrono riparare e chiudere.



Tipo WRA-63… 3-point

Il cavo nero è potere sulla valvola chiusa

Il cavo di Brown è valvola di potere sopra aperta

Il cavo nero o marrone è valvola spenta tenere la posizione attuale

Il cavo blu è collegato al cavo nullo. Inoltre può essere usato come tipo inserita/disinserita.



WRA-63… un tipo inserita/disinserita

Il cavo nero è il cavo di controllo. Potere sopra: valvola aperta, spento: fine della valvola

Il cavo di Brown è collegato al cavo di potere.

Il cavo blu è collegato a COM. Può essere usato soltanto come tipo inserita/disinserita.



Modello no.	Tensione di funzionamento	Tipo dell'azionatore	Coppia di torsione dell'uscita	Consumo	Tempo inserita/disinserita	Corpo di valvola
WRA-6320	230VAC±15% 50/60Hz	3-point o inserita/disinserita	3.5N.m	7W	50Hz: 16S   60Hz: 12S	WUPBV215 WUPBV220 WUPBV225
WRA-6320A		Inserita/disinserita
WRA-6310	110VAC±15% 50/60Hz	3-point o inserita/disinserita
WRA-6310A		Inserita/disinserita
WRA-6302	24VAC±15% 50/60Hz	3-point o inserita/disinserita
WRA-6302A		Inserita/disinserita
