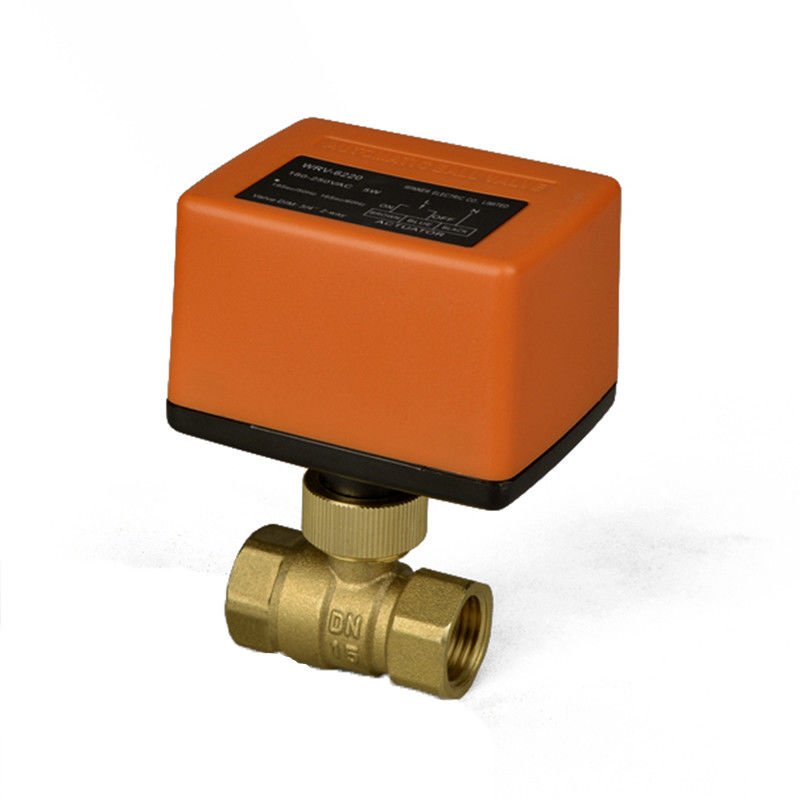

Valvola di regolazione elettrica bidirezionale di scorrimento dell'acqua DN25 per la valvola solare di miscelazione dello scaldabagno del sistema di riscaldamento



Come controlliamo la qualità di lavorare



1. Tornio di alta precisione di CNC che elabora le parti.

2. Fresatrici avanzate

3. Ispezione di UT per assicurare qualità di saldatura

4. Lucidatura della saldatura

5. Ispezione di aspetto 100% & di dimensione online (spessore, rotondità, ecc.)

6. Modellatura di aspetto & di dimensione



Dati tecnici

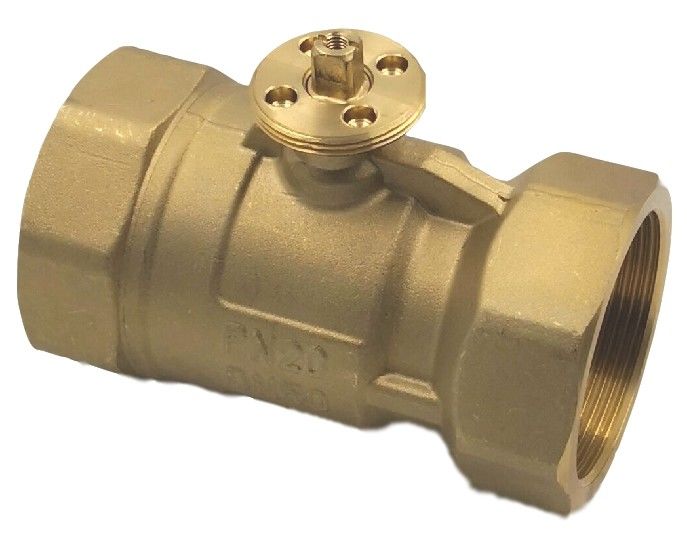

Corpo di valvola:

Medium: acqua calda fredda/, con il glicol di 50%

Temperatura del medium: 2°C… 90°C

Pressione stimata: PN16

Connettore del tubo: filo interno

Impiegati ambientali. gamma: −5… +60°C; 0… 90%RH

Dimensione: 1/2'“, 3/4" “e 1" “tipo della valvola: bidirezionale



Descrizione

La valvola a sfera motorizzata vincitore consiste del tipo inserita/disinserita o di un tipo azionatore di 3 punti e valvola a sferadiseriedi W6BV…, che hanno la struttura compatta, l'operazione stabile, la capacità eccellente dell'interruzione dell'acqua, il grande tasso dello scorrimento dell'acqua, il blocchetto zero della sporcizia e coppia di torsione bassa. Il vincitore ha motorizzato le valvole a sfera è ampiamente usato in sistema di HVAC, sistema di riscaldamento, sistema di depurazione delle acque e certa attrezzatura industriale.





Applicazione

Sistema di HVAC, sistema di riscaldamento, sistema di depurazione delle acque, attrezzatura industriale



Modo operativo

La valvola a sfera motorizzata vincitore è a motore da un tipo di WRA-5320 e dall'azionatore di WRA-5320A. L'azionatore è controllato da una modulazione inserita/disinserita o dal sistema di controllo di punto 3 e muove la palla della valvola, verso la posizione di apertura dettata dal segnale di controllo.





Materiale

Corpo di valvola: ottone forgiato, Hpb59-1



Guarnizione: palla: EPDM+PTFE

Palla: gambo d'ottone cromato: Giunti circolari di EPDM



Modello no.		Diametro interno.	Pollice	Kvs (m.3/h)	Pvmax (KPa)	Ps (KPa)
W6BV215	bidirezionale	12mm	1/2»	8,6	600	900
W6BV220		15mm	3/4"	21	600	900
W6BV225		20mm	1"	26	600	900

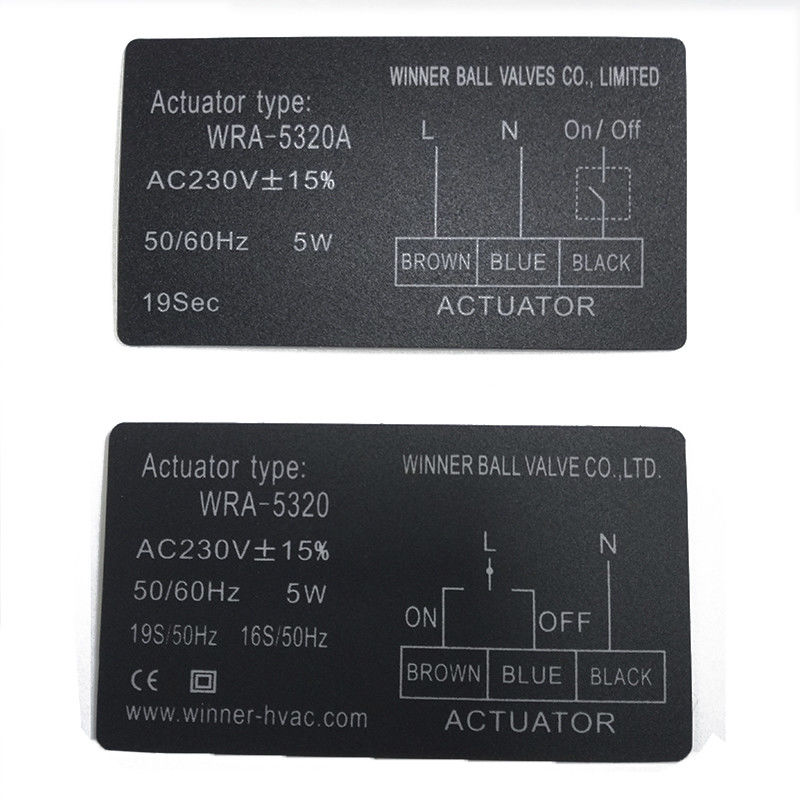

Azionatore

WRA-5320 AC230, 50/60Hz, 3-point

WRA-5320A AC230, 50/60Hz, inserita/disinserita

Coppia di torsione dell'uscita: 2.5N.m



Angolo di rotazione: 90°

Protegga il rango: IP54



Tempo inserita/disinserita: 19S/50Hz; 15S/50Hz







Installazione:

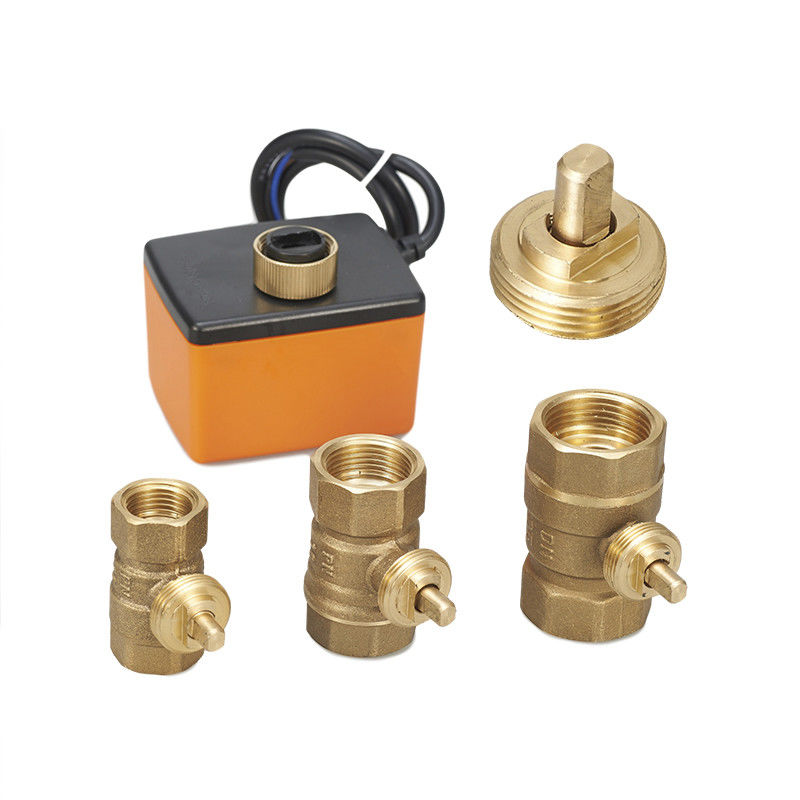

IInsert il gambo di valvola al fondo dell'azionatore e del perno dell'inserzione 2, posizionato in fondo all'azionatore al foro di montaggio della valvola. Poi vite giù il tappo a vite d'ottone
