Valvole di regolazione elettriche della valvola a sfera 3 dell'azionatore a 1 pollici di modo per acqua raffreddata



Come assicuriamo la qualità del prodotto finito (ispezione di FQC)



1. Ispezione visiva

2. Misura materiale del grado

3. Ispezione di dimensione

4. Rilevazione di rugosità

5. Rilevazione di rugosità

6. Prova di tenuta



Servizio



1. Fornisca i vostri requisiti tecnici e disegni
2. Ottenga la risposta primaria noi in 12 ore
3. Ottenga la soluzione e la citazione tecniche da noi in 24 ore
4. Conferma tecnica di citazione e della soluzione
5. Fornisca i campioni se necessario
6. Riesame del contratto e firma
7. Sistemi la produzione e la spedizione
8. Servizio di assistenza al cliente



Descrizione

La CC ha motorizzato la valvola a sfera consiste del tipo inserita/disinserita o di un tipo azionatore di 3 punti e valvola a sfera di serie di WSBV…, che hanno la struttura compatta, l'operazione stabile, la capacità eccellente dell'interruzione dell'acqua, il grande tasso dello scorrimento dell'acqua, il blocchetto zero della sporcizia e coppia di torsione bassa. La CC ha motorizzato le valvole a sfera è ampiamente usata in sistema di HVAC, sistema di riscaldamento, sistema di depurazione delle acque e certa attrezzatura industriale.





Applicazione

Sistema di HVAC, sistema di riscaldamento, sistema di depurazione delle acque, attrezzatura industriale.



Modo operativo

La CC ha motorizzato la valvola a sfera è a motore da un tipo di WRA-42… e da WRA-42… un azionatore. L'azionatore è controllato da una modulazione inserita/disinserita o dal sistema di controllo di punto 3 e muove la palla della valvola, verso la posizione di apertura dettata dal segnale di controllo.



Dati tecnici

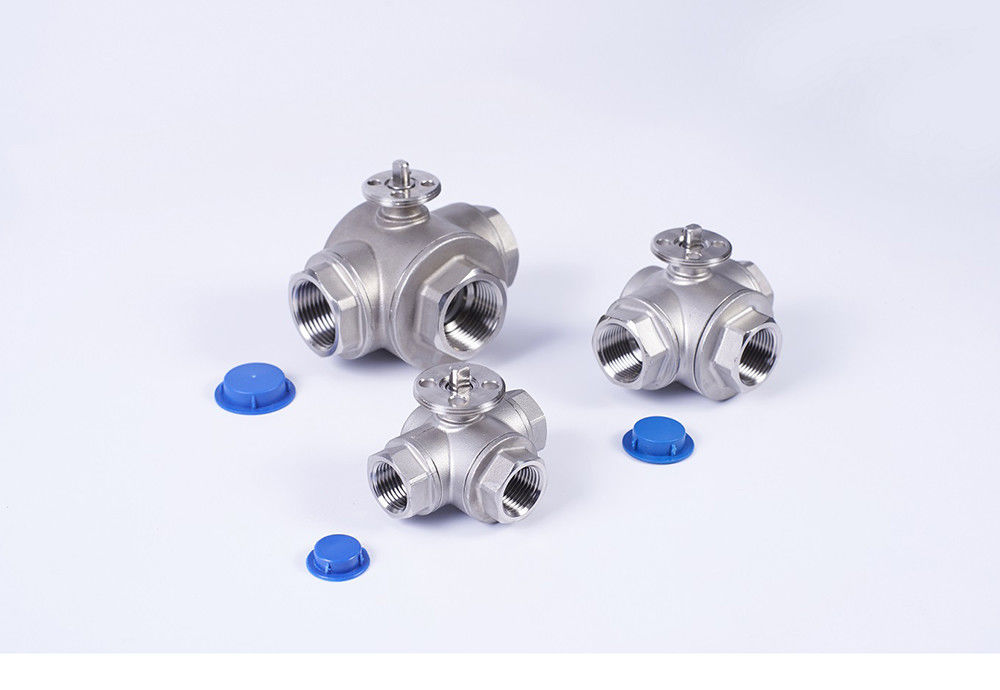

Corpo di valvola:

Medium: acqua calda fredda/, con il glicol di 50%



Temperatura del medium: -10°C… 120°C

Pressione stimata: PN20

Connettore del tubo: filo interno



Impiegati ambientali. gamma: -20… +70°C; 0… 95%RH



Dimensione: 1/2'“, 3/4" “e 1" “



Tipo della valvola: bidirezionale ed a tre corsie



Materiale

Corpo di valvola: Acciaio inossidabile SS304

Guarnizione: palla: EPDM+PTFE, con il doppio giunto circolare

Palla: SS304; gambo: Giunti circolari di EPDM, con il doppio giunto circolare



Modello no.	Diametro interno.	Pollice	Kvs (m.3/h)	Pvmax (KPa)	Ps (KPa)
WSBV215	15mm	1/2»	6,15	1000	1400
WSBV220	20mm	3/4"	10,5	1000	1400
WSBV225	25mm	1"	16,1	1000	1400
WSBV315	15mm	1/2»	3,95	1000	1400
WSBV320	20mm	3/4"	6,8	1000	1400
WSBV325	25mm	1"	15,8	1000	1400

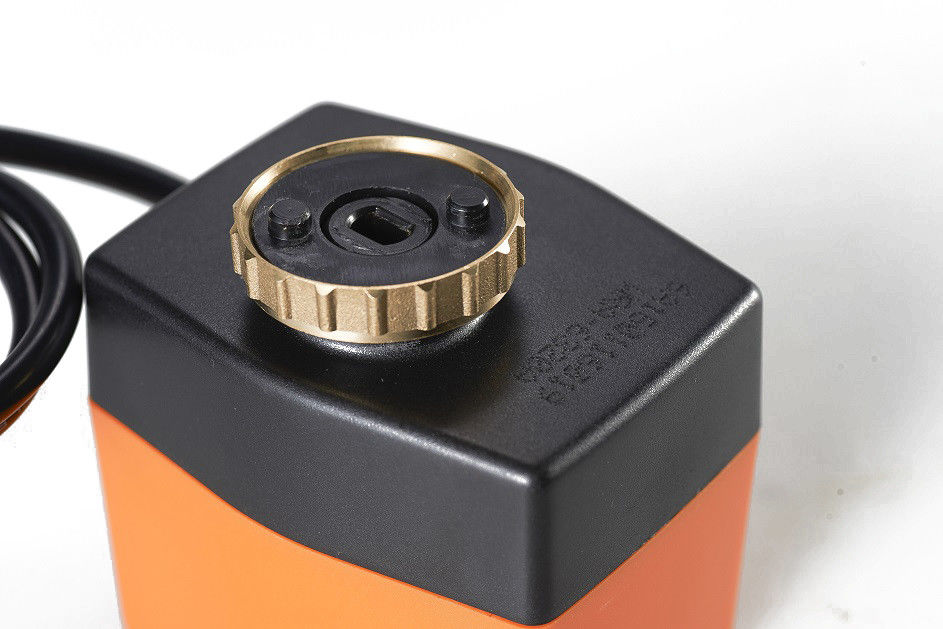

Azionatore

WRA-42…   DC3/6-12/24V, 3-point

WRA-42… Un DC3/6-12/24V, inserita/disinserita

Coppia di torsione dell'uscita: 2N.m



Angolo di rotazione: 90°

Protegga il rango: IP55/IP54



Tempo inserita/disinserita: 2-12S



Immagine



Funzione (3-point o tipo inserita/disinserita)

L'azionatore è controllato da una modulazione del segnale di controllo punti di 3 o inserita/disinserita, facendo uso dell'azionamento reversibile del riduttore di velocità dell'ingranaggio e del motore sincrono riparare e chiudere.



Tipo WRA-42… 3-point

Il cavo di Brown è potere sopra, valvola aperta

Il cavo nero è potere sopra, fine della valvola

Brown o il cavo nero è spento, valvola tenere la posizione attuale

Il cavo blu è collegato al cavo nullo.

Inoltre può essere usato come tipo inserita/disinserita.



WRA-42… un tipo inserita/disinserita

Il cavo blu è il cavo di controllo

Potere sopra: valvola aperta; spento: fine della valvola



Il cavo nero è collegato a COM.



Il cavo di Brown è collegato al cavo di potere.

Può essere usato soltanto come tipo inserita/disinserita.



Modello no.	Tensione di funzionamento	Tipo dell'azionatore	Coppia di torsione dell'uscita	Consumo	Tempo inserita/disinserita	Corpo di valvola
WRA-4224	DC24V	3-point o inserita/disinserita	2N.m	2W	2-6S	WSBV215 WSBV220 WSBV225 WSBV315 WSBV320 WSBV325
WRA-4224A		INSERITA/DISINSERITA
WRA-4212	DC12V	3-point o INSERITA/DISINSERITA
WRA-4212A		INSERITA/DISINSERITA
WRA-4203	DC3V	3-point o INSERITA/DISINSERITA
WRA-4203A		INSERITA/DISINSERITA





Installazione:



Inserisca il gambo di valvola al fondo dell'azionatore e del perno dell'inserzione 2, posizionato in fondo all'azionatore al foro di montaggio della valvola. Poi vite giù il tappo a vite d'ottone
