valvola del regolatore dell'acqua

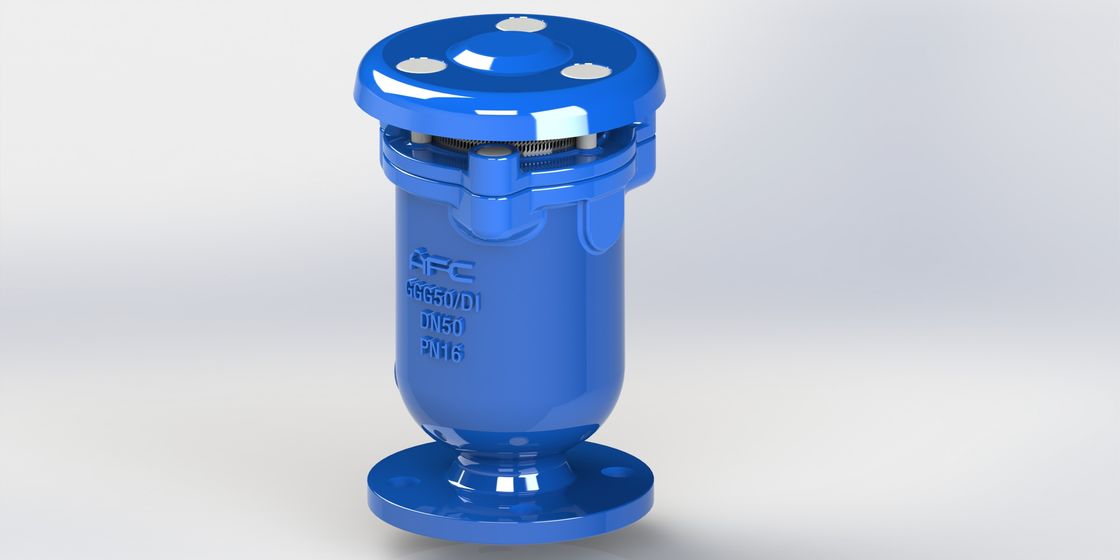

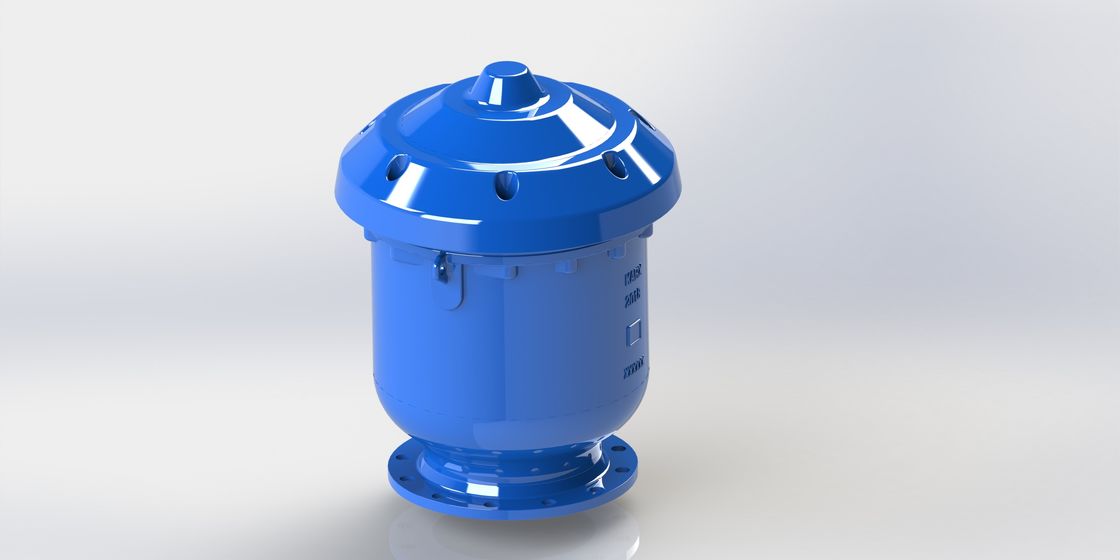

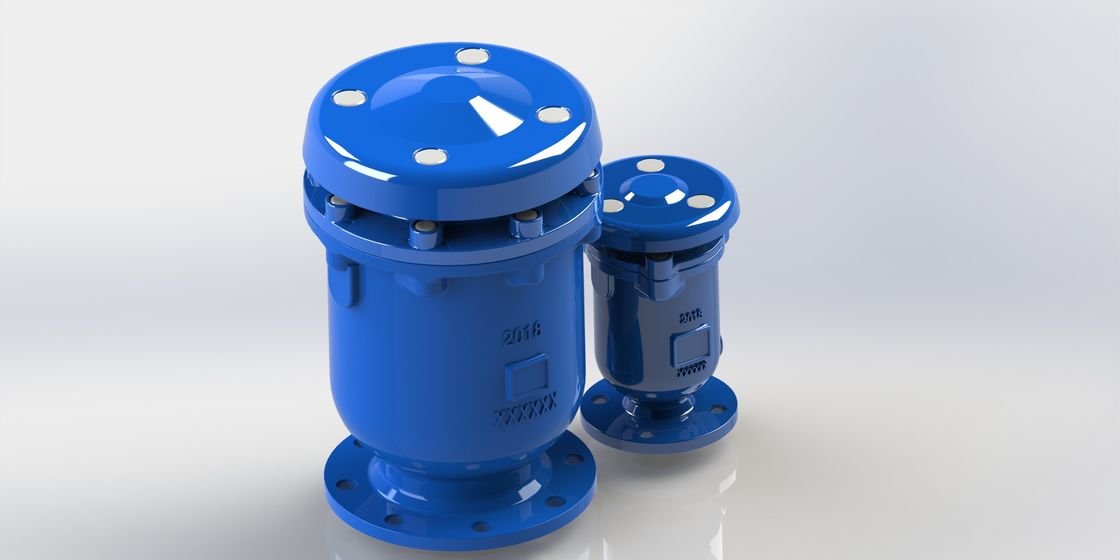

Valvola interna del rilascio dell'aria di funzione di triplo di Comnination delle parti SS304



Formazione del processo della macchina



1. Elaborazione del tornio di CNC

2. Elaborazione del centro di lavorazione di CNC di alta precisione

3. Elaborazione generale del tornio

4. La macchina perfora le parti del prodotto

5. Modanatura di stampaggio a freddo

6. Assemblea di saldatura



Dati tecnici:

Intervallo di grandezza: DN 25-300MM
Valutazioni di pressione: 1.0Mpa, 1.6Mpa (filo)
1.0Mpa, 1.6Mp, 2,5 Mpa (flangia)
Temperatura di lavoro: -10°-80°C.
Media di flusso: acqua pulita



Caratteristiche:

. Progettazione avanzata con il meccanismo semplice, forte galleggiante per evitare l'incrinamento durante la chiusura rapida del hammer& improvviso dell'acqua.
. Meccanismo di Aerokinetic per resistere al colpo chiuso nell'ambito di più alta velocità dell'aria anche fino a velocità dell'aria sonica.
. Nessun armi o leve per evitare la vibrazione, piegando, chiusura diretta dell'avena di Florida.
. L'esterno regolare della gabbia del galleggiante, tiene il galleggiante muoversi in ferrovia di guida specificata.
. Amplificatore di gomma inferiore per la prevenzione di collisione e scolo facile con i fori adeguati intorno alla gabbia durante il vuoto.
. Lo schermo d'acciaio stanless esterno sarà un'opzione per la sicurezza ed impedirà gli insetti o gli uccelli dentro.
. Interno ed esterno rivestiti completamente a resina epossidica per i servizi a lungo termine.
. La norma fabbricante incontra le BS EN1074-4, AWWA C512
. La perforazione e la dimensione della flangia incontra la flangia dell'en 1092 delle BS e dell'en 558 e dell'ANSI delle BS.

Campi di servizio:

Per il sistema a acqua, estinzione di incendio, impianto di irrigazione.


Tabella di selezione di dimensione:



Gamma di tasso di scorrimento dell'acqua CMH massimo	760	1360	4160	8500	19100	33400	76300
Dimensione principale della conduttura millimetro	80-300	200-400	400-700	750-1000	1050-1500	1500-2000	2100-3000
Dimensione dell'entrata di KARX millimetro	25	50	80	100	150	200	300
foro di sbocco millimetro	50	75	95	130	170	230	330
piccola dimensione dell'orifizio millimetro	1,6	1,6	2	2,5	3	4	4





Lista materiale:



KARS (tipo DN25-DN50 del filo)



No.	Nome di parte	Materiale	Norma
1	Corpo	Ferro duttile	EN GJS500-7
2	Galleggiante	Acciaio inossidabile	ANSI304
3	Arco di sigillatura	Acciaio inossidabile	ANSI304
4	Sfortuna Bolt	Acciaio inossidabile di acciaio al carbonio	Zinco Coated/AISI304
5	Copertura	Acciaio al carbonio	Epossidico ricoperto
6	Schermo	Acciaio inossidabile	ANSI304
7	Amplificatore	Di gomma	NBR/EPDM
8	Barilotto della guida	Acciaio inossidabile	ANSI304
9	Nozzel Seat	Di gomma	NBR/EPDM
10	Seat	Di gomma	NBR/EPDM
11	Giunto circolare	Di gomma	NBR/EPDM
12	Cofano	Ferro duttile	EN GJS500-7
13	Colonna	Di alluminio	Annuncio pubblicitario
14	Sfortuna Bolt	Acciaio inossidabile di acciaio al carbonio	Zinco Coated/AISI304
15	Rondella	Acciaio inossidabile	ANSI304
16	Piccolo ugello	Acciaio inossidabile	ANSI304





KARX (tipo DN50-DN300 della flangia)



No.	Nome di parte	Materiale	Norma
1	Corpo	Ferro duttile	EN GJS500-7
2	Galleggiante	Acciaio inossidabile	ANSI304
3	Arco di sigillatura	Acciaio inossidabile	ANSI304
4	Nella sfortuna Bolt	Acciaio inossidabile di acciaio al carbonio	G.I/AISI304
5	Cofano	Ferro duttile	EN GJS500-7
6	Copertura	Acciaio al carbonio	ANSI304
7	Schermo	Acciaio inossidabile	ANSI304
8	Sfortuna Bolt	Acciaio inossidabile di acciaio al carbonio	G.I/AISI304
9	Rondella	Acciaio inossidabile	ANSI304
10	Colonna	Di alluminio	Annuncio pubblicitario
11	Giunto circolare	Di gomma	NBR/EPDM
12	Seat	Di gomma	NBR/EPDM
13	Nozzel Seat	Di gomma	NBR/EPDM
14	Barilotto della guida	Acciaio inossidabile	ANSI304
15	Amplificatore	Di gomma	NBR/EPDM
16	Piccolo ugello	Acciaio inossidabile	ANSI304







Dimensione:



KARS (tipo DN25-DN50 del filo)







KARX (tipo DN50-DN300 della flangia)







Caratteristica di flusso d'aria



Grande esaurire dell'aria



Presa d'aria





Piccolo scarico dell'aria
