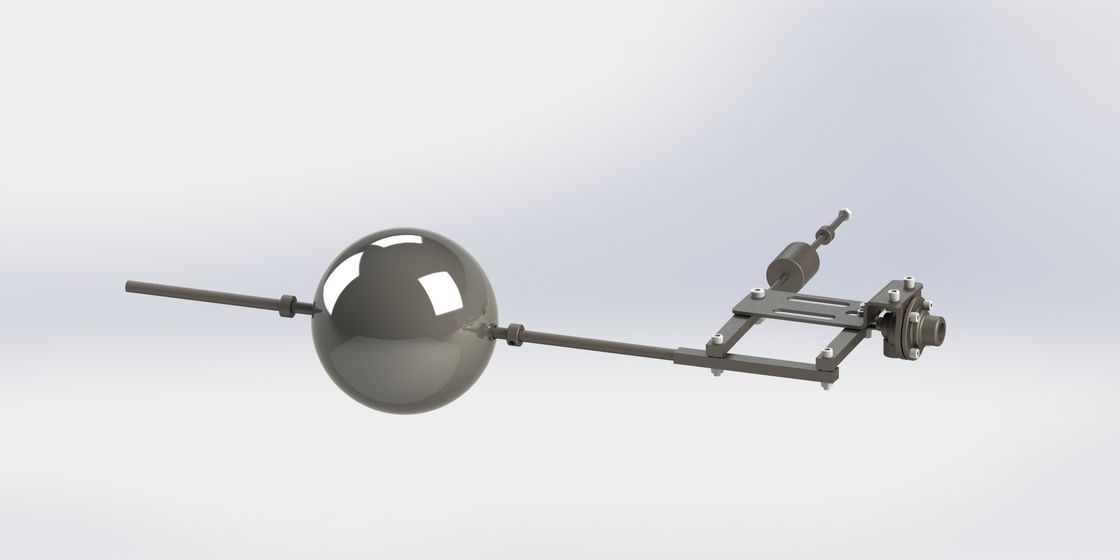

Il pilota Ductile Iron A10B del galleggiante SS304 che modula fa galleggiare il livello della Bi della valvola di regolazione
Come controlliamo la qualità di lavorare
1. Tornio di alta precisione di CNC che elabora le parti.
2. Fresatrici avanzate
3. Ispezione di UT per assicurare qualità di saldatura
4. Lucidatura della saldatura
5. Ispezione di aspetto 100% & di dimensione online (spessore, rotondità, ecc.)
6. Modellatura di aspetto & di dimensione
Descrizione:

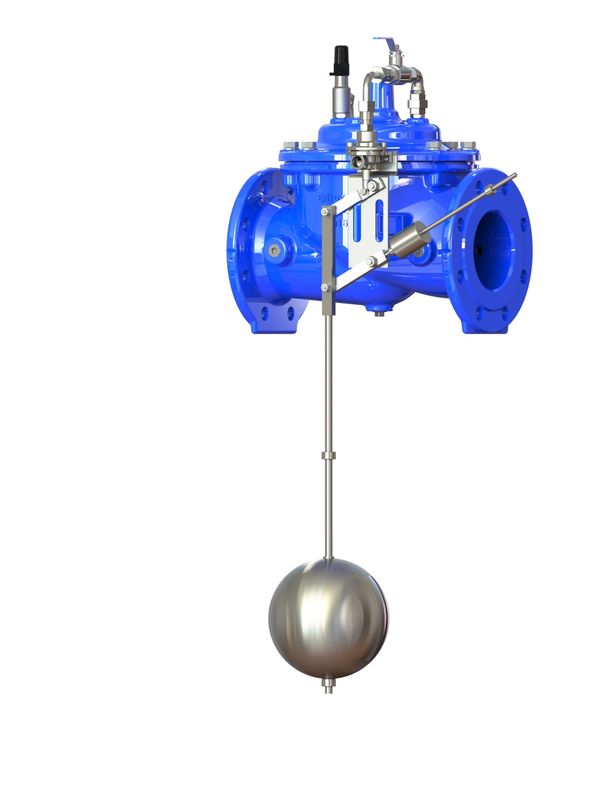

A10B è una valvola a galleggiante modula per mantenere un livello liquido costante in un serbatoio dalle variazioni di compensazione disponibili o dalla richiesta. Può essere installato per controllare per sfociare in o dal carro armato da qualsiasi chiusura ad un livello in aumento o dall'apertura ad un livello in aumento. Questa valvola è una valvola a diaframma controllata a comando idraulico e pilota.
Caratteristiche:
• Controllo livellato accurato e ripetibile
• Progettazione semplice ed affidabile
• Installazione e manutenzione facili
Campi di servizio:
Per il sistema a acqua, impianto di irrigazione.
Dati tecnici:
| Dimensione | DN50-DN800 |
| Temperatura di lavoro | - 10 C del c 80 |
| Flangia | AISI B16.1 o PN16 |
| Media di flusso | Acqua pulita |
Consulti la fabbrica per altre applicazioni
IP68 per resistenza all'acqua
Aderisca all'en 1074-5, l'iso 5208, l'en 12266-1, l'en 558-1 delle BS delle BS delle BS
Materiali e dimensione
DN50-DN350
| No. | Descrizione | Materiale | Norma |
| 1 | Corpo | Ferro duttile | GJS500-7 |
| 2 | Seat | Acciaio inossidabile | AISI304/316 |
| 3 | Giunto circolare | Di gomma | NBR |
| 4 | Giunto circolare | Di gomma | NBR |
| 5 | Bolt | Acciaio inossidabile | A2/A4 |
| 6 | Rondella | Acciaio inossidabile | A2/A4 |
| 7 | Cofano | Ferro duttile | GJS500-7 |
| 8 | Bush | Bronzeo | C61900 |
| 9 | Primavera | Acciaio inossidabile | AISI304/316 |
| 10 | Calafataggio del dado | Acciaio inossidabile | A4 |
| 11 | Diaframma | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
| 12 | Supporto di riparazione | Ferro duttile | GJS500-7 |
| 13 | Supporto di Dics | Ferro duttile | GJS500-7 |
| 14 | Guarnizione | Di gomma | EPDM |
| 15 | Fermo di Seat | Acciaio inossidabile | AISI304/316 |
| 16 | Gambo | Acciaio inossidabile | AISI304/316 |
| 17 | Spina | Acciaio inossidabile | AISI304/316 |
| 18 | Vite | Acciaio inossidabile | A2/A4 |
| 19 | Spina | Acciaio inossidabile | A2/A4 |
| 20 | Rondella | Acciaio inossidabile | A2/A4 |
DN400-DN800
| No. | Descrizione | Materiale | Norma |
| 1 | Corpo | Ferro duttile | GJS500-7 |
| 2 | Seat | Acciaio inossidabile | AISI304/316 |
| 3 | Vite | Acciaio inossidabile | A2/A4 |
| 4 | Vite | Acciaio inossidabile | A2/A4 |
| 5 | Vite | Acciaio inossidabile | A2/A4 |
| 6 | Primavera | Acciaio inossidabile | AISI304/316 |
| 7 | Cofano | Ferro duttile | GJS500-7 |
| 8 | Bush | Bronzeo | C61900 |
| 9 | Giunto circolare | Di gomma | NBR |
| 10 | Rondella della correzione | Bronzeo | C61900 |
| 11 | Diaframma | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
| 12 | Perni ad occhio | Acciaio al carbonio | 1040 |
| 13 | Supporto di riparazione | Ferro duttile | GJS500-7 |
| 14 | Supporto di Dics | Ferro duttile | GJS500-7 |
| 15 | Guarnizione | Di gomma | EPDM |
| 16 | Fermo di guarnizione | Ferro duttile | GJS500-7 |
| 17 | Gambo | Acciaio inossidabile | AISI304/316 |
| 18 | Spina | Acciaio inossidabile | AISI304/316 |
| 19 | Giunto circolare | Di gomma | NBR |
| 20 | Cappuccio | Ferro duttile | GJS500-7 |
| 21 | Spina | Acciaio inossidabile | AISI304/316 |
| 22 | Vite | Acciaio inossidabile | A2/A4 |
| 23 | Giunto circolare | Di gomma | NBR |
| 24 | Vite | Acciaio inossidabile | A2/A4 |
