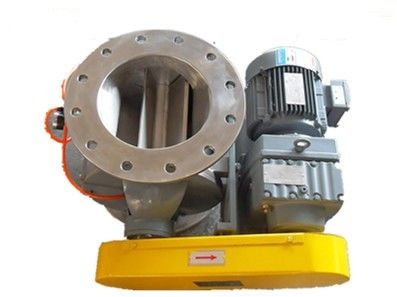

Valvola rotatoria affidabile della sacca d'aria per il sistema industriale di trasporto pneumatico
-
Evidenziare
doppia valvola di spurgo
-
FLANGIAGiro superiore e sotto
-
Dimensione della flangia300
-
Volume24L
-
MaterialeAcciaio al carbonio o acciaio inossidabile o altri materiali
-
Trasporto dei materialiMinerali
-
AzionamentoCatena
-
Temperatura del lavoroOriginale
-
Pressione del lavoroOriginale
-
Luogo di origineLa CINA
-
MarcaOEM
-
CertificazioneCE & 900
-
Numero di modelloZRO
-
Documento
-
Quantità di ordine minimo1
-
Prezzonegotiable
-
Imballaggi particolaricasse del compensato
-
Tempi di consegna15-60 giorni
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazionesulla base di ordine
Valvola rotatoria affidabile della sacca d'aria per il sistema industriale di trasporto pneumatico
Valvola rotatoria della sacca d'aria
Come controlliamo la qualità di lavorare
1. Tornio di alta precisione di CNC che elabora le parti.
2. Fresatrici avanzate
3. Ispezione di UT per assicurare qualità di saldatura
4. Lucidatura della saldatura
5. Ispezione di aspetto 100% & di dimensione online (spessore, rotondità, ecc.)
6. Modellatura di aspetto & di dimensione
La valvola rotativa è usata spesso in minerali.
La valvola rotativa si applica per scaricare la polvere o il materiale granulare nella pressione d'aria positiva o nella pressione d'aria negativa del sistema di trasporto pneumatico. Inoltre è un dispositivo necessario per i sistemi della polvere di movimento e di ventilazione. La valvola rotativa è particolarmente adatta a separazione ed a scaricare la polvere e di piccolo particolato nel corso dell'aspirazione positiva e negativa.
Gli alimentatori rotatori della sacca d'aria hanno ampia applicazione industriale dovunque i poteri a flusso libero asciutti, i granelli, i cristalli, o le palline siano usati. Le componenti di una valvola rotativa includono un'asse di rotore, un alloggio, una piastra laterale e le guarnizioni ed i cuscinetti di imballaggio. I rotori hanno grandi pale fuse o saldate sopra e tipicamente sono guidati dai motori elettrici di piccolo enginesor interno di combusyion.
| Campo di pressione | sistema 2bar e pressione differenziale |
| Temperatura del lavoro | -20℃~200℃ |
| Dimensione principale | DN100mm~1200mm (4" ~48") |
| Norma della flangia | PN10/ANSI150lbs/JIS/GB/HG/Shipping e trattare o su misura |
| Modo dell'azionamento | Comando a catena con la guardia dell'OSHA |
| Capacità | 100KG~150000KG/H |
| Medium di applicazione | Polvere e forma granulare |
| Rotore | Regoli il rotore smerlato lame |
| Sigillamento dell'asse | Guarnizioni dell'imballaggio o di AirPuge di ghiandola |
| Altrimenti | Apertura dello sfiato |
| Modello | Dimensione dell'installazione | Funzionamento temperatura |
RPM (RPM/min) |
Potere del motore (Chilowatt) |
Peso (Chilogrammo) |
||||||||
| ØA | ØB | ØC | H | Q | L | M. | N | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Bearings≤80℃ interno Bearings≤300℃ fuoribordo |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
*Note: Se la flangia speciale della partita, prego sappiamo prima di produzione.
