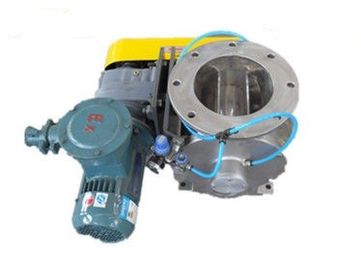

Pressione positiva o negativa rotonda superiore e più bassa delle flange, che trasporta valvola rotativa, alimentatore rotatorio della sacca d'aria
Come assicuriamo la qualità del prodotto finito (ispezione di FQC)
1. Ispezione visiva
2. Misura materiale del grado
3. Ispezione di dimensione
4. Rilevazione di rugosità
5. Rilevazione di rugosità
6. Prova di tenuta
La valvola rotativa è usata spesso in farina di soia.
La valvola rotativa si applica per scaricare la polvere o il materiale granulare nella pressione d'aria positiva o nella pressione d'aria negativa del sistema di trasporto pneumatico. Inoltre è un dispositivo necessario per i sistemi della polvere di movimento e di ventilazione. La valvola rotativa è particolarmente adatta a separazione ed a scaricare la polvere e di piccolo particolato nel corso dell'aspirazione positiva e negativa.
Gli alimentatori rotatori della sacca d'aria hanno ampia applicazione industriale dovunque i poteri a flusso libero asciutti, i granelli, i cristalli, o le palline siano usati. La valvola rotativa è comunemente usata nelle applicazioni industriali ed agricole come componente in un materiale di specialità o alla rinfusa che passa il sistema. I rotori hanno grandi pale fuse o saldate sopra e tipicamente sono guidati dai motori elettrici di piccolo enginesor interno di combusyion.
| Campo di pressione | sistema 2bar e pressione differenziale |
| Temperatura del lavoro | -20℃~200℃ |
| Dimensione principale | DN100mm~1200mm (4" ~48") |
| Norma della flangia | PN10/ANSI150lbs/JIS/GB/HG/Shipping e trattare o su misura |
| Modo dell'azionamento | Comando a catena con la guardia dell'OSHA |
| Capacità | 100KG~150000KG/H |
| Medium di applicazione | Polvere e forma granulare |
| Rotore | Regoli il rotore smerlato lame |
| Sigillamento dell'asse | Guarnizioni dell'imballaggio o di AirPuge di ghiandola |
| Altrimenti | Apertura dello sfiato |
| Modello | Dimensione dell'installazione | Funzionamento temperatura |
RPM (RPM/min) |
Potere del motore (Chilowatt) |
Peso (Chilogrammo) |
||||||||
| ØA | ØB | ØC | H | Q | L | M. | N | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Bearings≤80℃ interno Bearings≤300℃ fuoribordo |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
*Note: Se la flangia speciale della partita, prego sappiamo prima di produzione.
