Pressione positiva o negativa rotonda superiore e più bassa delle flange, che trasporta valvola rotativa, alimentatore rotatorio della sacca d'aria
1. Fornisca i vostri requisiti tecnici e disegni
2. Ottenga la risposta primaria noi in 12 ore
3. Ottenga la soluzione e la citazione tecniche da noi in 24 ore
4. Conferma tecnica di citazione e della soluzione
5. Fornisca i campioni se necessario
6. Riesame del contratto e firma
7. Sistemi la produzione e la spedizione
8. Servizio di assistenza al cliente

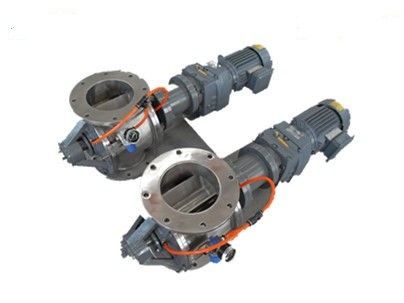

La valvola rotativa è usata spesso in caffè macinato.
La valvola rotativa si applica per scaricare la polvere o il materiale granulare nella pressione d'aria positiva o nella pressione d'aria negativa del sistema di trasporto pneumatico. Inoltre è un dispositivo necessario per i sistemi della polvere di movimento e di ventilazione. La valvola rotativa è particolarmente adatta a separazione ed a scaricare la polvere e di piccolo particolato nel corso dell'aspirazione positiva e negativa.
La valvola rotativa è comunemente usata nelle applicazioni industriali ed agricole come componente in un materiale di specialità o alla rinfusa che passa il sistema. La valvola rotativa soprattutto è utilizzata per dischang del materiale alla rinfusa del soild dai saltatori/recipienti, dai ricevitori e dai cicloni in una pressione o da un in un sistema guidato da vuoto di trasporto pneumatico. Le componenti di una valvola rotativa includono un'asse di rotore, un alloggio, una piastra laterale e le guarnizioni ed i cuscinetti di imballaggio.
| Campo di pressione | sistema 2bar e pressione differenziale |
| Temperatura del lavoro | -20℃~200℃ |
| Dimensione principale | DN100mm~1200mm (4" ~48") |
| Norma della flangia | PN10/ANSI150lbs/JIS/GB/HG/Shipping e trattare o su misura |
| Modo dell'azionamento | Azionamento diretto con la guardia dell'OSHA |
| Capacità | 100KG~150000KG/H |
| Medium di applicazione | Polvere e forma granulare |
| Rotore | Regoli le lame rotore smerlato |
| Sigillamento dell'asse | Imballaggio di ghiandola o Guarnizioni di AirPuge |
| Altrimenti | Apertura dello sfiato |
| Modello | Dimensione dell'installazione |
Funzionamento |
RPM |
Potere del motore (Chilowatt) |
Peso (Chilogrammo) |
||||||||
| ØA | ØB | ØC | H | Q | L | M. | N | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
Bearings≤80℃ interno |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
*Note: Se la flangia speciale della partita, prego sappiamo prima di produzione.
