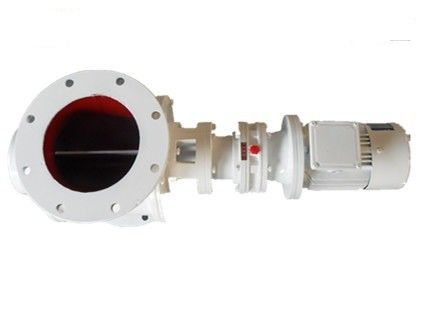

Pressione positiva o negativa rotonda superiore e più bassa delle flange, che trasporta valvola rotativa, alimentatore rotatorio della sacca d'aria
Come controlliamo la qualità di lavorare
Nella produzione, richiediamo non solo la quantità ma anche la qualità.
Come assicuriamo la qualità del prodotto finito (ispezione di FQC)
1. Ispezione visiva
2. Misura materiale del grado
3. Ispezione di dimensione
4. Rilevazione di rugosità
5. Rilevazione di rugosità
6. Prova di tenuta
La valvola rotativa è usata spesso nell'abbaglio.
La valvola rotativa si applica per scaricare la polvere o il materiale granulare nella pressione d'aria positiva o nella pressione d'aria negativa del sistema di trasporto pneumatico. Inoltre è un dispositivo necessario per i sistemi della polvere di movimento e di ventilazione. La valvola rotativa è particolarmente adatta a separazione ed a scaricare la polvere e di piccolo particolato nel corso dell'aspirazione positiva e negativa.
Gli alimentatori rotatori della sacca d'aria hanno ampia applicazione industriale dovunque i poteri a flusso libero asciutti, i granelli, i cristalli, o le palline siano usati. La valvola rotativa soprattutto è utilizzata per dischang del materiale alla rinfusa del soild dai saltatori/recipienti, dai ricevitori e dai cicloni in una pressione o da un in un sistema guidato da vuoto di trasporto pneumatico. I rotori hanno grandi pale fuse o saldate sopra e tipicamente sono guidati dai motori elettrici di piccolo enginesor interno di combusyion.
| Campo di pressione | sistema 2bar e pressione differenziale |
| Temperatura del lavoro | -20℃~200℃ |
| Dimensione principale | DN100mm~1200mm (4" ~48") |
| Norma della flangia | PN10/ANSI150lbs/JIS/GB/HG/Shipping e trattare o su misura |
| Modo dell'azionamento | Azionamento diretto con la guardia dell'OSHA |
| Capacità | 100KG~150000KG/H |
| Medium di applicazione | Polvere e forma granulare |
| Rotore | Regoli le lame rotore smerlato |
| Sigillamento dell'asse | Imballaggio di ghiandola o Guarnizioni di AirPuge |
| Altrimenti | Apertura dello sfiato |
| Modello | Dimensione dell'installazione |
Funzionamento |
RPM |
Potere del motore (Chilowatt) |
Peso (Chilogrammo) |
||||||||
| ØA | ØB | ØC | H | Q | L | M. | N | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
Bearings≤80℃ interno |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
*Note: Se la flangia speciale della partita, prego sappiamo prima di produzione.
