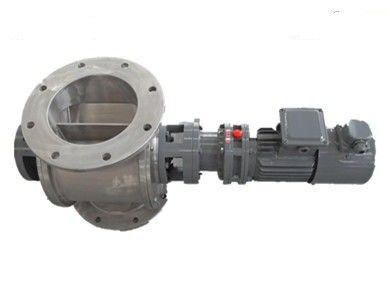

Valvola rotatoria dell'alimentatore
La valvola rotativa è usata spesso nelle particelle del metallo.
La valvola rotativa si applica per scaricare la polvere o il materiale granulare nella pressione d'aria positiva o nella pressione d'aria negativa del sistema di trasporto pneumatico. Inoltre è un dispositivo necessario per i sistemi della polvere di movimento e di ventilazione. La valvola rotativa è particolarmente adatta a separazione ed a scaricare la polvere e di piccolo particolato nel corso dell'aspirazione positiva e negativa.
Gli alimentatori rotatori della sacca d'aria hanno ampia applicazione industriale dovunque i poteri a flusso libero asciutti, i granelli, i cristalli, o le palline siano usati. La valvola rotativa è comunemente usata nelle applicazioni industriali ed agricole come componente in un materiale di specialità o alla rinfusa che passa il sistema. Le componenti di una valvola rotativa includono un'asse di rotore, un alloggio, una piastra laterale e le guarnizioni ed i cuscinetti di imballaggio.
| Campo di pressione | sistema 2bar e pressione differenziale |
| Temperatura del lavoro | -20℃~200℃ |
| Dimensione principale | DN100mm~1200mm (4" ~48") |
| Norma della flangia | PN10/ANSI150lbs/JIS/GB/HG/Shipping e trattare o su misura |
| Modo dell'azionamento | Azionamento diretto con la guardia dell'OSHA |
| Capacità | 100KG~150000KG/H |
| Medium di applicazione | Polvere e forma granulare |
| Rotore | Regoli le lame rotore smerlato |
| Sigillamento dell'asse | Imballaggio di ghiandola o Guarnizioni di AirPuge |
| Altrimenti | Apertura dello sfiato |
| Modello | Dimensione dell'installazione | Funzionamento | RPM | Potere del motore (Chilowatt) | Peso (Chilogrammo) | ||||||||
| ØA | ØB | ØC | H | Q | L | M. | N | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Bearings≤80℃ interno | 3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
*Note: Se la flangia speciale della partita, prego sappiamo prima di produzione.
