304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili

304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili

Prodotti - Valvola a farfalla sanitaria
  • Evidenziare

    valvole a farfalla igieniche

  • Categorie
    Valvole a farfalla
  • Certificazione
    3A, ISO,CE
  • Prezzo
    negotiable
  • Termini di pagamento
    T/T, L/C, carta di credito
  • Imballaggi particolari
    Cartone, caso di legno
  • materiali
    304 / 316L
  • Porto
    DN15 - DN100, 1/2» - 12"
  • Luogo di origine
    La CINA
  • Marca
    OEM
  • Certificazione
    3A , ISO,FDA
  • Numero di modello
    CX-3SBTV-02
  • Documento
    Brochure del prodotto PDF
  • Quantità di ordine minimo
    1
  • Prezzo
    negotiable
  • Imballaggi particolari
    casse del compensato
  • Tempi di consegna
    15-60 giorni
  • Termini di pagamento
    L/C, T/T
  • Capacità di alimentazione
    sulla base di ordine

304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili

  • 304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili
  • 304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili
  • 304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili
  • 304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili
Ottieni prezzo Contattaci

Acciaio inossidabile sanitario 304 316L tre pezzi del tipo di saldatura valvola a farfalla di 3PCS



Formazione del processo della macchina



1. Elaborazione del tornio di CNC

2. Elaborazione del centro di lavorazione di CNC di alta precisione

3. Elaborazione generale del tornio

4. La macchina perfora le parti del prodotto

5. Modanatura di stampaggio a freddo

6. Assemblea di saldatura

  • Caratteristiche tecniche:


Max.Pressure 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Pressure 0,2 Antivari
Temperatura di lavoro -10C° a +120 gradi (EPDM)
Materiale del corpo di valvola SS304/316L
Materiale della guarnizione EPDM (norma) FPM/SILICON/NBR, FDA177.2600
Max Working 0~10 Antivari
Temperatura di Max.Working 120 gradi C
Disponibile dimensione DN15-DN300, 1/2» - 12"
Disponibile collegamento Morsetto/saldare/filo/collegamento speciale
Disponibile norma 3A/DIN/SMS/RJT/ISO/IDF
Funzionato Manuale, pneumatico, elettrico
Applicazione della maniglia Maniglia a due posizioni, maniglia a tre posizioni, maniglia di tirata di Quattro-posizione, maniglia di plastica di Multi-posizione e maniglia di acciaio inossidabile di Multi-posizione
Controllo Sensore astuto di controllo/posizione del posizionatore/C-TOP della valvola
Portata di applicazione Latteria, alimento, bevanda, farmacia, cosmetico, ecc



  • Coppia di torsione di funzionamento (N.M)



DN25/1» DN40/1.5» DN5082» 2,5" DN65 3" DN80 DN100/4» DN125 DN150
3 4 5 10 12 14 18 25 40 55





  • Varie maniglie

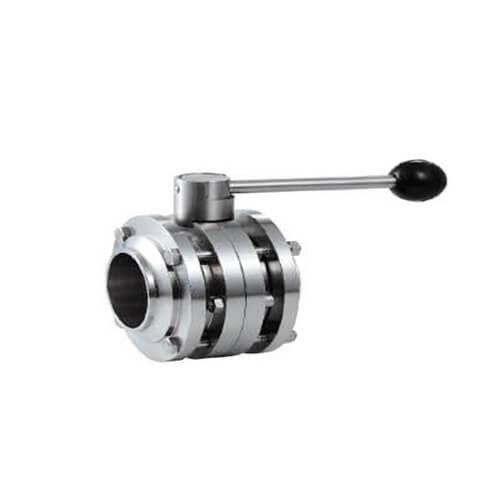

1. Maniglia di tirata





Dimensione L1 L2 B 304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili 0
DN10-DN40 0.5-1.5" 126 20,2 8
DN50 2" 133 22,2 10
DN65 2.5-3" 144 22,2 10
DN80-DN100 3.5-4" 160 22,2 11
DN125-DN150 5-6» 220 30,2 14
DN200-DN300 8-12» 284 30,2 14

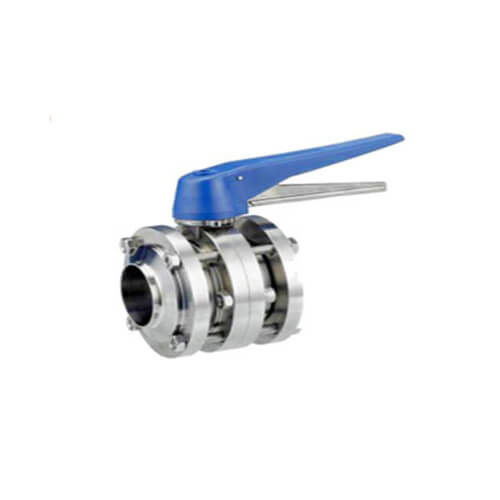

2, Multi-posizione trattano (plastica blu)





Dimensione L1 L2 B 304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili 1
DN10-DN40 0.5-1.5" 164 20,2 8
DN50-DN65 2" - 3" 164 22,2 10
DN80-DN100 3.5-4" 164 22,2 11

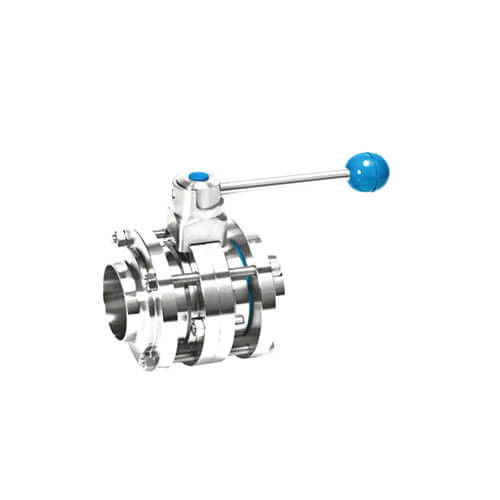

3. Maniglia di Multi-posizione (acciaio di Stianless) chiudibile a chiave





Dimensione L1 L2 B 304 / maniglie della valvola a farfalla della latteria di acciaio inossidabile 316L varie disponibili 2
DN10-DN40 0.5-1.5" 166 20,2 8
DN50-DN65 2" - 3" 166 22,2 10
DN80-DN100 3.5-4" 166 22,2 11
DN125-DN150 5" - 6" 166 30,2 14



6 elettrici o pneumatici

3A-NO.CD21013 valvola a farfalla di tre pezzi
Dimensione B K*K D L T
3/4" 78 19,05 10*10 100 136 1,65
1" 78 25,4 10*10 100 136 1,65
1 1/4" 78 31,8 10*10 100 136 1,65
1 1/2» 80 38,1 10*10 100 136 1,65
2" 100 50,8 10*10 102 136 1,65
2 1/2» 115 63,5 10*10 106 136 1,65
3" 125 76,2 10*10 108 163 1,65
4" 154 101,6 10*10 114 163 2,1

SMS-NO.CD31019 valvola a farfalla di tre pezzi
Dimensione B K*K D L T
19 78 19,05 10*10 100 136 1,5
25 78 25,4 10*10 100 136 1,5
32 78 31,8 10*10 100 136 1,5
38 80 38,1 10*10 100 136 1,5
51 100 50,8 10*10 102 136 1,5
63 115 63,5 10*10 106 136 1,5
76 125 76,2 10*10 108 163 2
102 154 101,6 10*10 114 163 2

DIN-NO.CD11007 valvola a farfalla di tre pezzi
Dimensione B K*K D L T
DN10 78 12 10*10 100 136 1,5
DN15 78 18 10*10 100 136 1,5
DN20 78 22 10*10 100 136 1,5
DN25 78 28 10*10 100 136 1,5
DN32 86 34 10*10 100 136 1,5
DN40 90 40 10*10 100 136 1,5
DN50 106 52 10*10 102 163 1,5
DN65 124 70 10*10 106 163 2
DN80 139 85 10*10 108 163 2
DN100 159 104 10*10 114 163 2
DN125 185 129 14*14 125 185 2
DN150 225 154 14*14 130 185 2

DIN-NO.CD11008 valvola a farfalla di tre pezzi
Dimensione B K*K D L T
DN10 78 13 10*10 100 136 1,5
DN15 78 19 10*10 100 136 1,5
DN20 78 23 10*10 100 136 1,5
DN25 78 29 10*10 100 136 1,5
DN32 86 35 10*10 100 136 1,5
DN40 90 41 10*10 100 136 1,5
DN50 106 53 10*10 102 163 1,5
DN65 124 70 10*10 106 163 2
DN80 139 85 10*10 108 163 2
DN100 159 104 10*10 114 163 2
DN125 185 129 14*14 125 185 2
DN150 225 154 14*14 130 185 2
