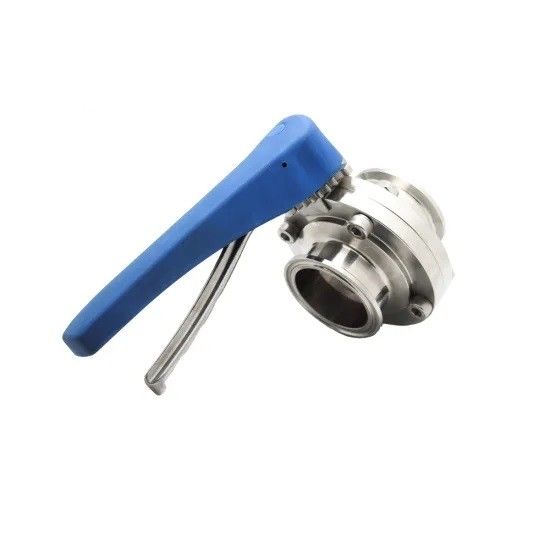

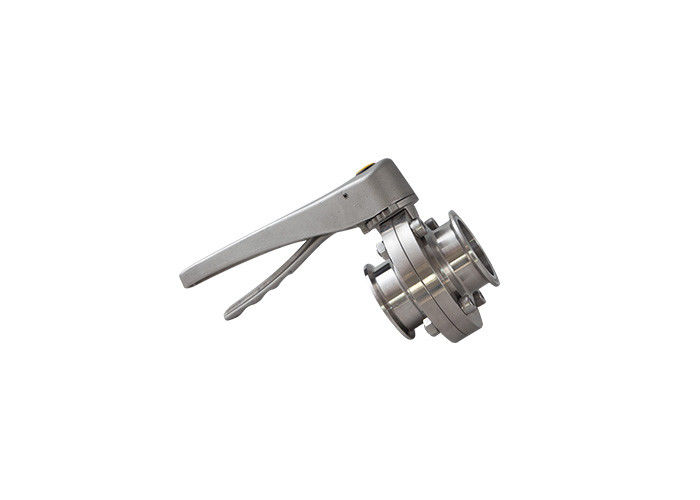

Posizione premuta sanitaria manuale a 1,5 pollici della maniglia di tirate 3 - 4 di acciaio inossidabile della valvola a farfalla
Le valvole a farfalla possono essere attivate manualmente o pneumaticamente. Ci sono una vasta gamma di comandi manuali per soddisfare le richieste differenti del sistema. I comandi pneumatici possono essere orizzontali e verticali, unici, doppio effetto e modulare. Possono essere misura con le cime e la prossimità che di controllo ampiamente si applica a molti fileds, quali la birra, la bevanda, i latticini, il succo di frutta, la farmacia, ecc. biologico.
Servizio
1. Fornisca i vostri requisiti tecnici e disegni
2. Ottenga la risposta primaria noi in 12 ore
3. Ottenga la soluzione e la citazione tecniche da noi in 24 ore
4. Conferma tecnica di citazione e della soluzione
5. Fornisca i campioni se necessario
6. Riesame del contratto e firma
7. Sistemi la produzione e la spedizione
8. Servizio di assistenza al cliente
Parametri tecnici
| Norma |
3A, SMS, BACCANO, ISO, RJT, IDF |
| Il prodotto ha bagnato le parti d'acciaio |
AISI304/AISI316L |
Fornito il rapporto d'ispezione materiale |
| Altre parti d'acciaio |
AISI304 |
| Dimensione |
3/4" ~6", DN20~DN150,19mm~152.4mm |
| Materiale della guarnizione |
EPDM/VMQ/FPM |
Tutto il materiale delle guarnizioni aderisce a FDA21CFR117.2600 |
| Pressione di esercizio |
≤10bar (145psi) |
| Pressione del rifornimento per l'azionatore dell'aria |
5~8 (0~116psi) |
| Temperatura di lavoro |
EPDM: - 14~248ºF (- 10~120ºC) |
| VMQ: - 58~356ºF (- 50~180ºC) |
| FPM: 22~446ºF (- 30~230ºC) |
| Altri materiali sono avaible su richiesta |
| Temperatura di sterilizzazione |
302ºF (150ºC, 20min massimo) |
| Trattamento di superficie esterno |
Ra16~32uin (o.4~0.8um) |
| Trattamento di superficie interna |
Ra32~64uin (o.8~1.6um) |
| Estremità di Connetion |
estremità-saldatura, estremità premuta, estremità maschio, estremità della flangia |
| Testa pneumatica |
Normalmente chiuso (NC) - aria da aprirsi, molla da chiudersi |
| (NO) - aria normalmente aperta da chiudersi, molla da aprirsi |
| Aria-aria (aa) - aria da aprirsi, aria da chiudersi |
Opzioni
1. Il sedile e la guarnizione possono essere NBR (nitrile), VMQ (silicone) o Viton (FPM) tutto che aderisce a FDA 21CFR177.2600.
2. la fine connessione può estremità-essere saldata, morsetto sanitario, infilato, flangiato, linea Io o altri su richiesta.

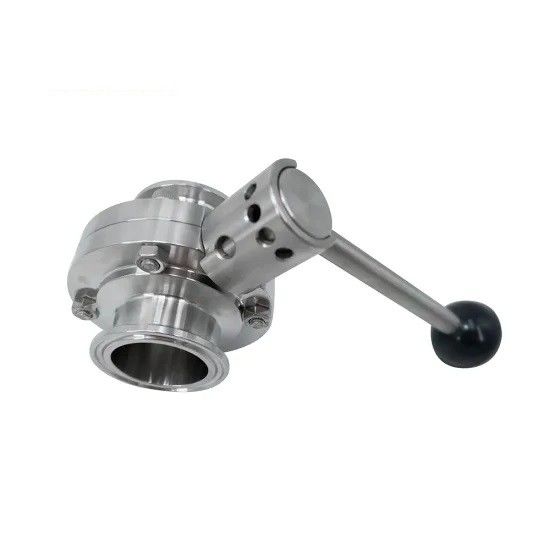

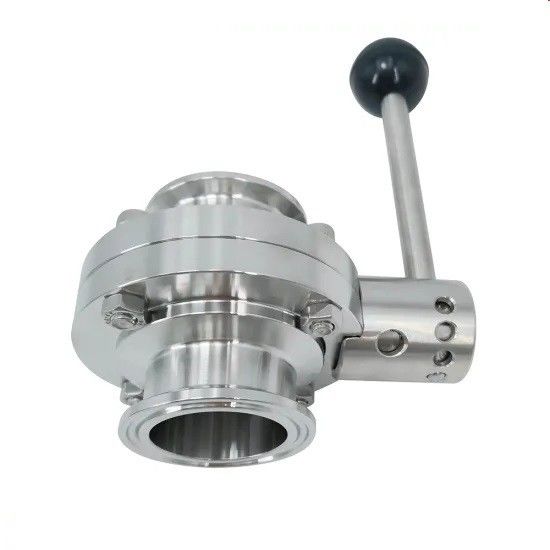

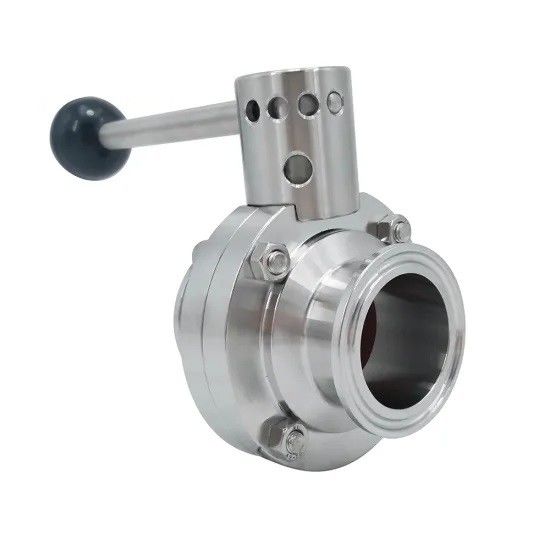

3. maniglia: maniglia di tirata di 3 posizioni; maniglia di multi-posizione in acciaio inossidabile puro o con la copertura di plastica.
4. azionatore: azionatore pneumatico di acciaio inossidabile (tipo verticale), azionatore di alluminio pneumatico (tipo orizzontale), azionatore elettrico.
5. controllo: sensore di posizione, regolatore sommità c, regolatore sommità c (AS-I)
Caratteristiche del progetto
1. Le varie norme possono essere fornite: BACCANO, 3A, SMS, iso/IDF, le BS/RJT e ASME/BPE.
2. disponibile nelle dimensioni da DN25/1" a DN300/12"
3. le maniglie di Multiposition possono essere utilizzate per le valvole fino a DN100/4";
4. le maniglie di tirata possono essere utilizzate per le valvole da DN25/1" a DN300/12"
Maniglia manuale,
5. l'azionatore pneumatico e l'azionatore elettrico sono intercambiabili.
6. le guarnizioni aderiscono a FDA 21CFR 177. 2600.
7. Il corpo di valvola può essere personalizzato con un'ampia selezione dei collegamenti differenti.
