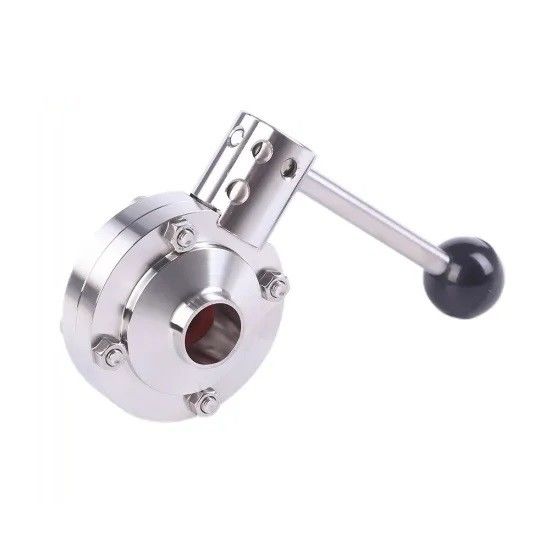

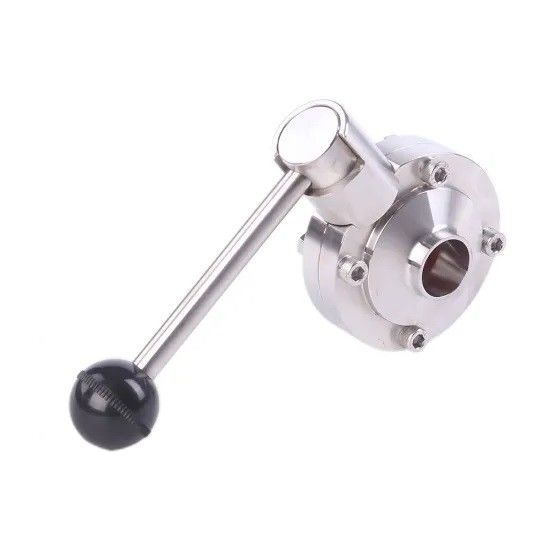

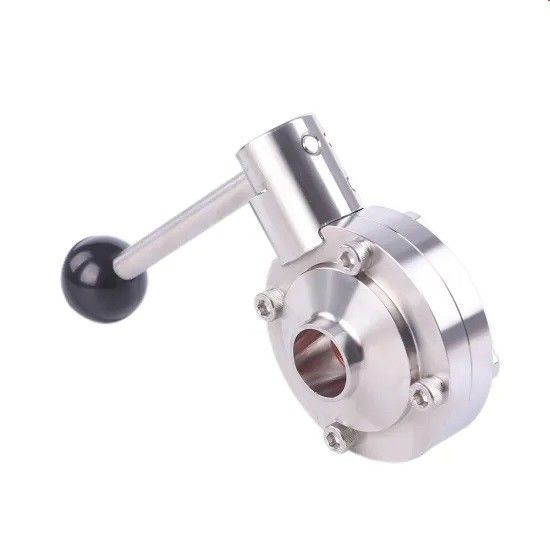

Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra

Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra

Prodotti - Valvola a farfalla sanitaria
  • Evidenziare

    valvole a farfalla igieniche

  • Standard o non standard
    Norma
  • Struttura
    farfalla
  • Pressione
    Pressione media
  • Materiale
    Acciaio inossidabile
  • Temperatura dei media
    Temperatura media
  • Media
    acqua
  • Dimensione del porto
    DN15~DN300 (1/2 " ~12")
  • Numero di modello
    SMS-CD31016,3A-NO.CD21010
  • Luogo di origine
    La CINA
  • Marca
    OEM
  • Certificazione
    CE, ISO9001,FDA
  • Numero di modello
    CX-SBTY-008
  • Documento
    Brochure del prodotto PDF
  • Quantità di ordine minimo
    1
  • Prezzo
    negotiable
  • Imballaggi particolari
    casse del compensato
  • Tempi di consegna
    15-60 giorni
  • Termini di pagamento
    L/C, T/T
  • Capacità di alimentazione
    sulla base di ordine

Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra

  • Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra
  • Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra
  • Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra
  • Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra
Ottieni prezzo Contattaci

Valvola a farfalla saldata manuale sanitario di acciaio inossidabile SS304/SS316L



Il nostro servizio



1. Fornisca i vostri requisiti tecnici e disegni
2. Ottenga la risposta primaria noi in 12 ore
3. Ottenga la soluzione e la citazione tecniche da noi in 24 ore
4. Conferma tecnica di citazione e della soluzione
5. Fornisca i campioni se necessario
6. Riesame del contratto e firma
7. Sistemi la produzione e la spedizione
8. Servizio di assistenza al cliente



Caratteristica tecnica

· Pressione massima: 10bar (145psi) DN25~ 100,8bar (120ps) DN125~ 150

· Gamma di temperature: 14~ 248^F (- 10~ 120*C), EPDM

· Trattamento di superficie: Ra16~32uin (0.4~0.8um)

· pressione del rifornimento per aria actuator.70~ 115psi


  • Descrizione di prodotto

1. Vendita delle unità: Singolo oggetto

2. Singola dimensione del pacchetto: 50X50X30 cm

3. Tipo del pacchetto: Avvolgere-Cartone-pallet degli strizzacervelli o in di legno in condizione di navigare rivestito

4. Termine d'esecuzione: un deliever da 7~25 giorni dal magazzino.

5. Applicazione: La valvola a farfalla è un tipo di dispositivo di controllo di flusso, usato per fare uno scorrimento fluido di arresto o di inizio

attraverso una sezione del tubo. Si applica bene alle reti di tubazioni di acciaio inossidabile per

industrie fare, phamaceuatical, bio--pharmaceuatical e chimiche dell'alimento, di beverage.dairy.

6. Materiali

· Materiali del corpo: AIS1-304 o AISl-316L


· Materiale della guarnizione: Silicio, EPDM, VTON, NBR


· Complywith FDA21CFR177 2600 della guarnizione e della sede valvola

7. Progettazione standard

· Disponibile standard: BACCANO, 3A, SMS, iso /IDF, le BS /RJT e ASME /BPE.

· Disponibile nelle dimensioni da DN15 a DN300 (1/2 " ~12")

· Endconnection: Estremità-saldatura, morsetto, Male.Nut, fodera o flangia o l'altra richiesta del supon.

· Maniglia: maniglia di plastica di tirata (2-4 posizioni) o maniglia di squezee acciaio inossidabile di plastica/(13 posizioni)

· Azionatore. azionatore di alluminio pneumatico dell'azionatore di acciaio inossidabile (tipo verticale) .pneumatic (orizzontale

tipo) azionatore di .electric.

· Controllo: sensore di posizione, regolatore sommità c, ontroller sommità c di C (asse)

La maniglia manuale, l'azionatore pneumatico e l'azionatore eclettico sono intercambiabili.

  • Dati tecnici:
Materiale d'acciaio
Contatto con le componenti del prodotto
304,304L, pezzo fucinato 316L (1,4301, 1,4306, 1,4307, 1,4404)
Può fornire il rapporto d'ispezione materiale
Materiale nessun contatto con le componenti del prodotto
304, (1,4301)
materiale della guarnizione
Norma
Silicone
Adotti i materisls di sigillatura dell'importazione, con tutto il materiale della guarnizione FDA 117,2600
Opzione
EPDM, FPM
Pressione
Pressione di lavoro
0-10bar
Pressione d'aria di controllo
5-8bar
Temperatura
Temperatura di lavoro
Silicone: (- 50 - +180°C) EPDM: (- 20 - +135°C)
Temperatura di sterilizzazione
150°C (MAX 20Min)
Qualità di superficie
Interno i wualities di superficie
Ra≥ 0.4-0.8μm
Qualità di superficie esterne
Ra≥ 0.8-1.6μm
Modo di collegamento
La saldatura del diametro
Bocca di saldatura DIN11850-1 e serie ecc di DIN11851-2, di SMS, di 3A, di iso
Modo di collegamento: Saldatura, caricamento veloce, maschio e femmina, flangia, ecc
Facoltativo guidato
Controllo intelligente
Controllo pneumatico
Testa pneumatica e sostegno fisso
Flusso del volune della valvola di Butterly: attraversi la valvola a farfalla a tempo di unità di un a sezione trasversale del volume fluido
Flusso di volume: metri cubici/ora (㎡/h)


Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra 0


Maniglia della barretta di tirata di A. Round: 3-4 ingranaggio, inevery della valvola della serratura un angolo di 25 gradi al tasso della struttura di controllo

Maniglia della barretta di tirata di B. Square: 3-4 ingranaggio, valvola della serratura ogni angolo 25degree al tasso della struttura di controllo

Maniglia multipla della pinza di presa di posizione di C. Plastic: 12gear, valvola della serratura in ogni posizione di angolo di 15 gradi, aumenta l'accuratezza di controllo di flusso

D. maniglia multipla della pinza di presa di posizione di acciaio inossidabile: 12 ingranaggio, valvola della serratura in ogni posizione di angolo di 15 gradi, aumentano l'accuratezza di controllo di flusso
  • Specifiche d'ordinazione:

Specifichi: . Norma


. Dimensione


. Materiale d'acciaio


. Materiale della guarnizione


. Qualità di superficie


. Quantità

  • Esempio
Norma
Dimensione
Materiale d'acciaio
Materiale della guarnizione
Qualità di superficie
Quantità
3A
1,5"
304
/
1 (Ra≤ 1,6)
200





Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra 1

SMS-NO.CD31016 ha saldato la valvola a farfalla
Dimensione
B
K*K
D
L
T
19
78
19,05
10*10
50
136
1,5
25
78
25,4
10*10
50
136
1,5
32
78
31,8
10*10
50
136
1,5
38
80
38,1
10*10
50
136
1,5
51
100
50,8
10*10
50
136
1,5
63
115
63,5
10*10
56
136
1,5
76
125
76,2
10*10
56
163
2
102
154
101,6
10*10
64
163
2
Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra 2
3A-NO.CD21010 ha saldato la valvola a farfalla
Dimensione
B
K*K
D
L
T
3/4"
78
19,05
10*10
50
136
1,65
1"
78
25,4
10*10
50
136
1,65
1 1/4"
78
31,8
10*10
50
136
1,65
1 1/2»
80
38,1
10*10
50
136
1,65
2"
100
50,8
10*10
50
136
1,65
2 1/2»
115
63,5
10*10
56
136
1,65
3"
125
76,2
10*10
56
163
1,65
4"
154
101,6
10*10
64
163
2,1
Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra 3
DIN-NO.CD11001 ha saldato la valvola a farfalla (DIN11851-1)
Dimensione
B
K*K
D
L
T
DN10
78
12
10*10
50
136
1,5
DN15
78
18
10*10
50
136
1,5
DN20
78
22
10*10
50
136
1,5
DN25
78
28
10*10
50
136
1,5
DN32
80
34
10*10
50
136
1,5
DN40
90
40
10*10
50
136
1,5
DN50
106
52
10*10
52
136
1,5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







DIN-NO.CD11002 ha saldato la valvola a farfalla (DIN11851-2)
Dimensione
B
K*K
D
L
T
DN10
78
13
10*10
50
136
1,5
DN15
78
19
10*10
50
136
1,5
DN20
78
23
10*10
50
136
1,5
DN25
78
29
10*10
50
136
1,5
DN32
80
35
10*10
50
136
1,5
DN40
90
41
10*10
50
136
1,5
DN50
106
53
10*10
52
136
1,5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







Valvola a farfalla sanitaria del manuale di SS304 SS316L per industria della birra 4
