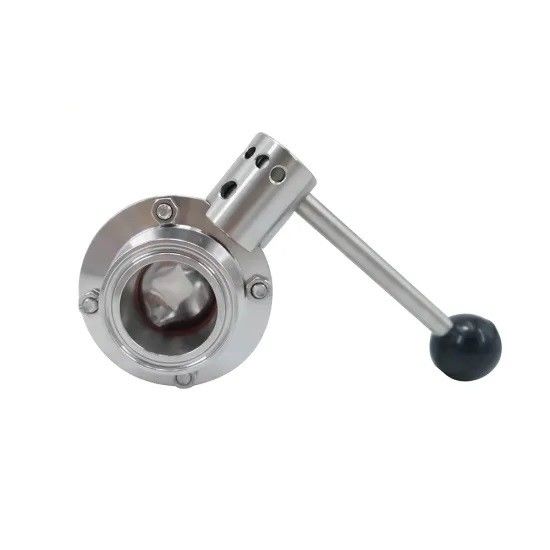

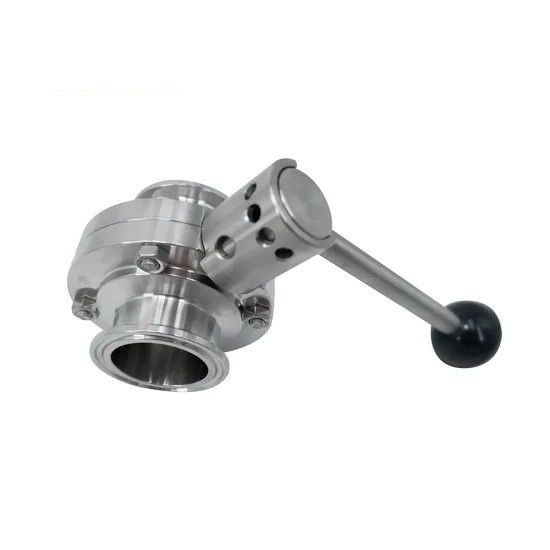

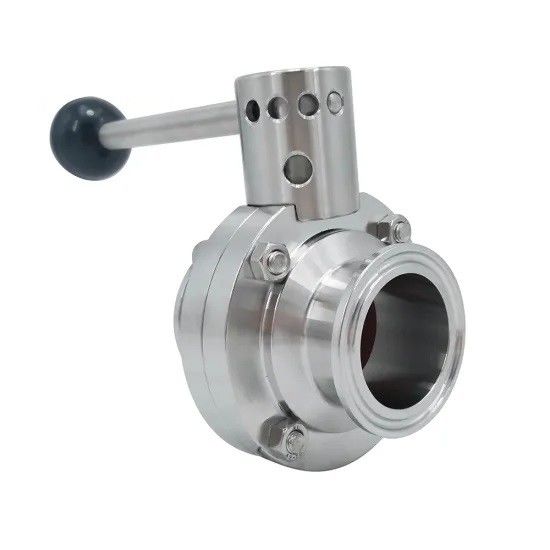

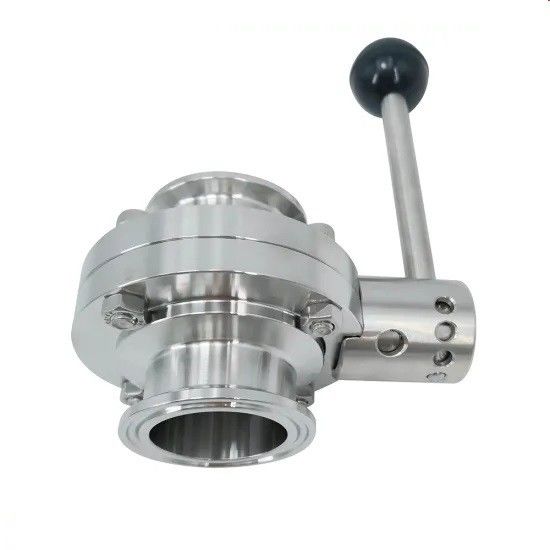

Valvola a farfalla sanitaria manuale, valvola a farfalla del morsetto 304 316L di acciaio inossidabile tri
-
Evidenziare
valvole a farfalla igieniche
-
Materiale304 o acciaio inossidabile 316L
-
Grado igienicocommestibile
-
StrutturaTipo della farfalla
-
MediumLiquido, gas, vapore, acqua
-
usato aRegoli il flusso Rate Of Piping System
-
ApplicazioniTutti i tipi di reti di tubazioni di industria alimentare
-
Luogo di origineLa CINA
-
MarcaOEM
-
Certificazione3A, CE, ISO, FDA
-
Numero di modelloCX-SBTY-012
-
Documento
-
Quantità di ordine minimo1
-
Prezzonegotiable
-
Imballaggi particolaricasse del compensato
-
Tempi di consegna15-60 giorni
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazionesulla base di ordine
Valvola a farfalla sanitaria manuale, valvola a farfalla del morsetto 304 316L di acciaio inossidabile tri
Manuale sanitario igienico della valvola a farfalla del morsetto 304 316L di acciaio inossidabile tri
Trattamento di superficie
Offriamo i seguenti processi per scegliere:
1. Lucidatura meccanica (mp) per migliorare luminosità (lucentezza, metallina)
2. Pulizia acida per anticorrosivo
3. Polacco di elettrolisi (PE) per migliorare scorrevolezza di superficie
4. Processo su ordinazione: Trattamento di tempera luminoso eliminare gli strees per migliorare durezza
Formazione del processo della macchina
1. Elaborazione del tornio di CNC
2. Elaborazione del centro di lavorazione di CNC di alta precisione
3. Elaborazione generale del tornio
4. La macchina perfora le parti del prodotto
5. Modanatura di stampaggio a freddo
6. Assemblea di saldatura
Le valvole a farfalla possono essere attivate manualmente o pneumaticamente. Ci sono una vasta gamma di comandi manuali per soddisfare le richieste differenti del sistema. I comandi pneumatici possono essere orizzontali e verticali, unici, doppio effetto e modulare. Possono essere misura con le cime e la prossimità che di controllo ampiamente si applica a molti fileds, quali la birra, la bevanda, i latticini, il succo di frutta, la farmacia, ecc. biologico.
Parametri tecnici
|
Norma
|
3A, SMS, BACCANO, ISO, RJT, IDF
|
|
|
Il prodotto ha bagnato le parti d'acciaio
|
AISI304/AISI316L
|
Fornito il rapporto d'ispezione materiale
|
|
Altre parti d'acciaio
|
AISI304
|
|
|
Dimensione
|
3/4" ~6", DN20~DN150,19mm~152.4mm
|
|
|
Materiale della guarnizione
|
EPDM/VMQ/FPM
|
Tutto il materiale delle guarnizioni aderisce a FDA21CFR117.2600
|
|
Pressione di esercizio
|
≤10bar (145psi)
|
|
|
Pressione del rifornimento per l'azionatore dell'aria
|
5~8 (0~116psi)
|
|
|
Temperatura di lavoro
|
EPDM: - 14~248ºF (- 10~120ºC)
|
|
|
VMQ: - 58~356ºF (- 50~180ºC)
|
||
|
FPM: 22~446ºF (- 30~230ºC)
|
||
|
Altri materiali sono avaible su richiesta
|
||
|
Temperatura di sterilizzazione
|
302ºF (150ºC, 20min massimo)
|
|
|
Trattamento di superficie esterno
|
Ra16~32uin (o.4~0.8um)
|
|
|
Trattamento di superficie interna
|
Ra32~64uin (o.8~1.6um)
|
|
|
Estremità di Connetion
|
estremità-saldatura, estremità premuta, estremità maschio, estremità della flangia
|
|
|
Testa pneumatica
|
Normalmente chiuso (NC) - aria da aprirsi, molla da chiudersi
|
|
|
(NO) - aria normalmente aperta da chiudersi, molla da aprirsi
|
||
|
Aria-aria (aa) - aria da aprirsi, aria da chiudersi
|
||
Opzioni
1. Il sedile e la guarnizione possono essere NBR (nitrile), VMQ (silicone) o Viton (FPM) tutto che aderisce a FDA 21CFR177.2600.
2. la fine connessione può estremità-essere saldata, morsetto sanitario, infilato, flangiato, linea Io o altri su richiesta.
3. maniglia: maniglia di tirata di 3 posizioni; maniglia di multi-posizione in acciaio inossidabile puro o con la copertura di plastica.
4. azionatore: azionatore pneumatico di acciaio inossidabile (tipo verticale), azionatore di alluminio pneumatico (tipo orizzontale), azionatore elettrico.
5. controllo: sensore di posizione, regolatore sommità c, regolatore sommità c (AS-I)
Caratteristiche del progetto
1. Le varie norme possono essere fornite: BACCANO, 3A, SMS, iso/IDF, le BS/RJT e ASME/BPE.
2. disponibile nelle dimensioni da DN25/1" a DN300/12"
3. le maniglie di Multiposition possono essere utilizzate per le valvole fino a DN100/4";
4. le maniglie di tirata possono essere utilizzate per le valvole da DN25/1" a DN300/12"
Maniglia manuale,
5. l'azionatore pneumatico e l'azionatore elettrico sono intercambiabili.
6. le guarnizioni aderiscono a FDA 21CFR 177. 2600.
7. Il corpo di valvola può essere personalizzato con un'ampia selezione dei collegamenti differenti.
