Tipo di saldatura valvola a farfalla inossidabile per i latticini/la frutta Juice Filed
-
Evidenziare
valvole a farfalla igieniche
-
MaterialeAcciaio inossidabile forgiato SS304 e 316L
-
Diametro1/2» - 6"; DN15-DN150
-
Progettazione di configurazioneTre coperture staccabili della valvola
-
Estremità del collegamentoLa saldatura testa a testa, Weldind, tri premuta, ha infilato
-
Modo di sigillamentoIl centro della palla completamente si è incapsulato
-
Maniglia manualeManiglia di tirata di 4 ingranaggi o maniglia della pinza di presa di 12 ingranaggi
-
Luogo di origineLa CINA
-
MarcaOEM
-
CertificazioneCE ISO,FDA
-
Numero di modelloCX-S3PBV-04
-
Documento
-
Quantità di ordine minimo1
-
Prezzonegotiable
-
Imballaggi particolaricasse del compensato
-
Tempi di consegna15-60 giorni
-
Termini di pagamentoL/C, T/T
-
Capacità di alimentazionesulla base di ordine
Tipo di saldatura valvola a farfalla inossidabile per i latticini/la frutta Juice Filed
Tipo di saldatura sanitario della valvola a farfalla 3PCS di acciaio inossidabile con la maniglia di plastica della pinza di presa
Le valvole a farfalla possono essere attivate manualmente o pneumaticamente. Ci sono una vasta gamma di comandi manuali per soddisfare le richieste differenti del sistema. I comandi pneumatici possono essere orizzontali e verticali, unici, doppio effetto e modulare. Possono essere misura con le cime e la prossimità che di controllo ampiamente si applica a molti fileds, quali la birra, la bevanda, i latticini, il succo di frutta, la farmacia, ecc. biologico.
1. Le varie norme possono essere fornite: BACCANO, 3A, SMS, iso/IDF, le BS/RJT e ASME/BPE.
2. Disponibile nelle dimensioni da DN25/1" a DN300/12"
3. Le maniglie di Multiposition possono essere utilizzate per le valvole fino a DN100/4";
4. Le maniglie di tirata possono essere utilizzate per le valvole da DN25/1" a DN300/12"
Maniglia manuale,
5. l'azionatore pneumatico e l'azionatore elettrico sono intercambiabili.
6. Le guarnizioni aderiscono a FDA 21CFR 177. 2600.
7. Il corpo di valvola può essere personalizzato con un'ampia selezione dei collegamenti differenti.
Caratteristiche del progetto
1. Le varie norme possono essere fornite: BACCANO, 3A, SMS, iso/IDF, le BS/RJT e ASME/BPE.
2. Disponibile nelle dimensioni da DN25/1" a DN300/12"
3. Le maniglie di Multiposition possono essere utilizzate per le valvole fino a DN100/4";
4. Le maniglie di tirata possono essere utilizzate per le valvole da DN25/1" a DN300/12"
Maniglia manuale,
5. l'azionatore pneumatico e l'azionatore elettrico sono intercambiabili.
6. Le guarnizioni aderiscono a FDA 21CFR 177. 2600.
7. Il corpo di valvola può essere personalizzato con un'ampia selezione dei collegamenti differenti.
Parametri tecnici
|
Norma
|
3A, SMS, BACCANO, ISO, RJT, IDF
|
|
|
Il prodotto ha bagnato le parti d'acciaio
|
AISI304/AISI316L
|
Fornito il rapporto d'ispezione materiale
|
|
Altre parti d'acciaio
|
AISI304
|
|
|
Dimensione
|
3/4" ~6", DN20~DN150,19mm~152.4mm
|
|
|
Materiale della guarnizione
|
EPDM/VMQ/FPM
|
Tutto il materiale delle guarnizioni aderisce a FDA21CFR117.2600
|
|
Pressione di esercizio
|
≤10bar (145psi)
|
|
|
Pressione del rifornimento per l'azionatore dell'aria
|
5~8 (0~116psi)
|
|
|
Temperatura di lavoro
|
EPDM: - 14~248ºF (- 10~120ºC)
|
|
|
VMQ: - 58~356ºF (- 50~180ºC)
|
||
|
FPM: 22~446ºF (- 30~230ºC)
|
||
|
Altri materiali sono avaible su richiesta
|
||
|
Temperatura di sterilizzazione
|
302ºF (150ºC, 20min massimo)
|
|
|
Trattamento di superficie esterno
|
Ra16~32uin (o.4~0.8um)
|
|
|
Trattamento di superficie interna
|
Ra32~64uin (o.8~1.6um)
|
|
|
Estremità di Connetion
|
estremità-saldatura, estremità premuta, estremità maschio, estremità della flangia
|
|
|
Testa pneumatica
|
Normalmente chiuso (NC) - aria da aprirsi, molla da chiudersi
|
|
|
(NO) - aria normalmente aperta da chiudersi, molla da aprirsi
|
||
|
Aria-aria (aa) - aria da aprirsi, aria da chiudersi
|
||
Opzioni
1. Il sedile e la guarnizione possono essere NBR (nitrile), VMQ (silicone) o Viton (FPM) tutto che aderisce a FDA 21CFR177.2600.
2. La fine connessione può estremità-essere saldata, morsetto sanitario, infilato, flangiato, linea Io o altri su richiesta.
3. Maniglia: maniglia di tirata di 3 posizioni; maniglia di multi-posizione in acciaio inossidabile puro o con la copertura di plastica.
4. Azionatore: azionatore pneumatico di acciaio inossidabile (tipo verticale), azionatore di alluminio pneumatico (tipo orizzontale), azionatore elettrico.
5. Controllo: sensore di posizione, regolatore sommità c, regolatore sommità c (AS-I)

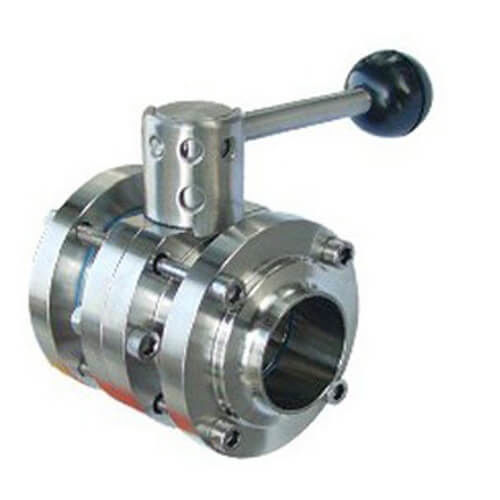

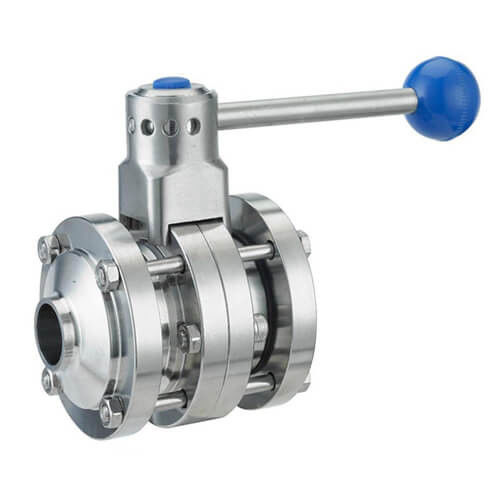

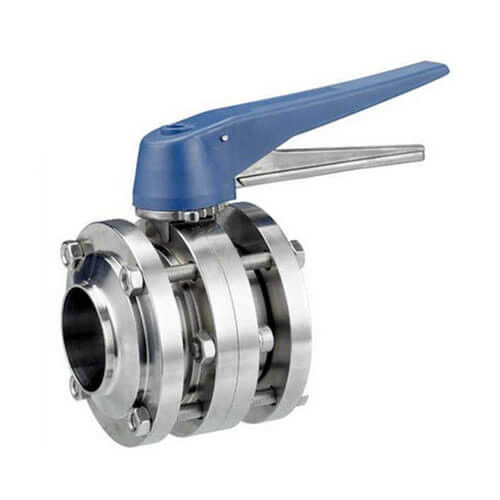

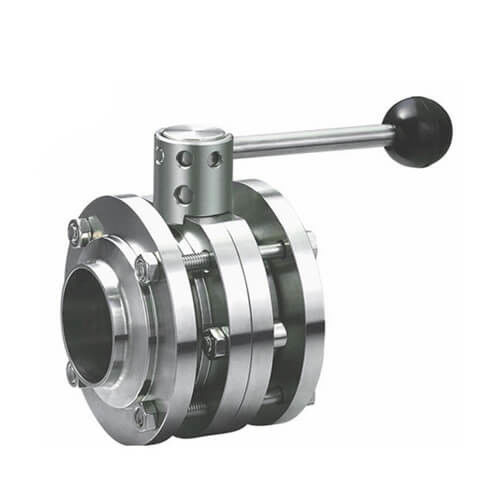

I prodotti mostrano:
