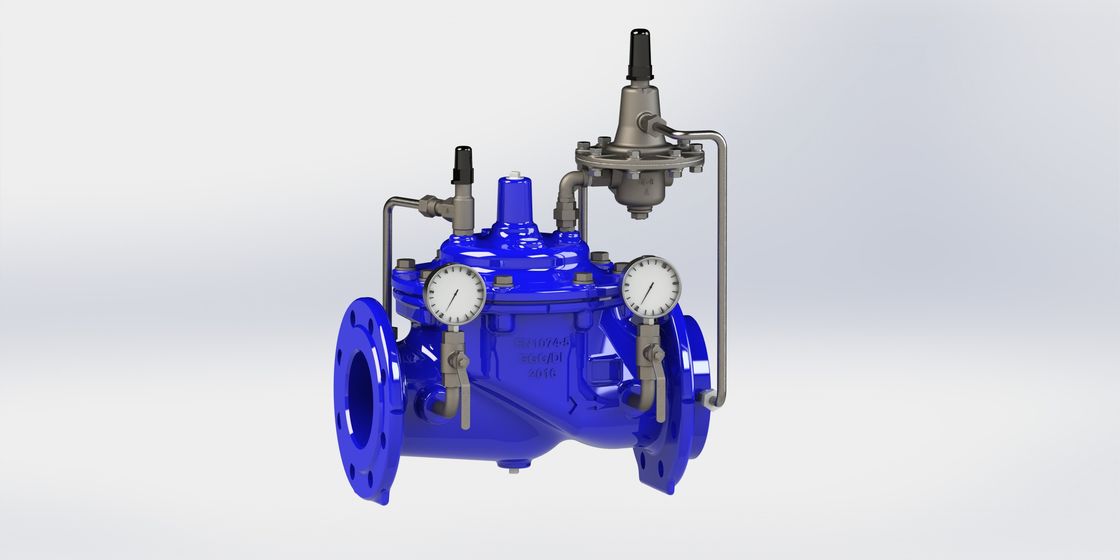

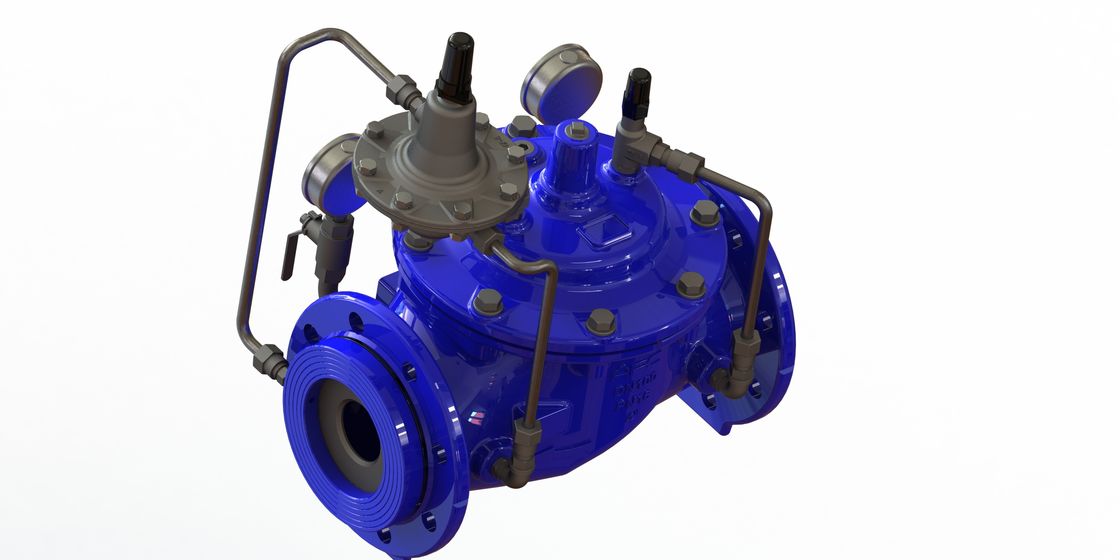

Controllo delle acque portatile di Nylon Reinforcement Diaphragm del ferro della valvola di controllo del pilota duttile di acciaio inossidabile
Come assicuriamo la qualità del prodotto finito (ispezione di FQC)
1. Ispezione visiva
2. Misura materiale del grado
3. Ispezione di dimensione
4. Rilevazione di rugosità
5. Rilevazione di rugosità
6. Prova di tenuta
La valvola di ocntrol di flusso A400 impedisce l'eccessivo flusso limitando il flusso ad un tasso massimo preselezionato, indipendentemente dalla linea cambiante pressione. È controllato a comando idraulico e pilota, valvola a diaframma. Il controllo pilota risponde alla pressione differenziale ha prodotto attraverso un piatto di orifizio installato a valle della valvola. Il controllo accurato è assicurato come piccoli cambi stessi nella pressione differenziale di controllo per produrre l'azione correttiva immediata della valvola principale. Gli adeguamenti di portata sono procedere a girando una vite di regolazione sul controllo pilota.
Il A400 include un piatto di orifizio con un supporto che dovrebbe essere installato un - cinque diametri del tubo a valle della valvola.
Campi di servizio:
Per il sistema a acqua, impianto di irrigazione.
Dati tecnici:
| Dimensione | DN50-DN800 |
| Temperatura di lavoro | - 10 C del c 80 |
| Flangia | AISI B16.1 o PN16 |
| Media di flusso | Acqua pulita |
Consulti la fabbrica per altre applicazioni
IP68 per resistenza all'acqua
Aderisca all'en 1074-5, l'iso 5208, l'en 12266-1, l'en 558-1 delle BS delle BS delle BS
Materiali e dimensione
DN50-DN350
| No. | Descrizione | Materiale | Norma |
| 1 | Corpo | Ferro duttile | GJS500-7 |
| 2 | Seat | Acciaio inossidabile | AISI304/316 |
| 3 | Giunto circolare | Di gomma | NBR |
| 4 | Giunto circolare | Di gomma | NBR |
| 5 | Bolt | Acciaio inossidabile | A2/A4 |
| 6 | Rondella | Acciaio inossidabile | A2/A4 |
| 7 | Cofano | Ferro duttile | GJS500-7 |
| 8 | Bush | Bronzeo | C61900 |
| 9 | Primavera | Acciaio inossidabile | AISI304/316 |
| 10 | Calafataggio del dado | Acciaio inossidabile | A4 |
| 11 | Diaframma | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
| 12 | Supporto di riparazione | Ferro duttile | GJS500-7 |
| 13 | Supporto di Dics | Ferro duttile | GJS500-7 |
| 14 | Guarnizione | Di gomma | EPDM |
| 15 | Fermo di Seat | Acciaio inossidabile | AISI304/316 |
| 16 | Gambo | Acciaio inossidabile | AISI304/316 |
| 17 | Spina | Acciaio inossidabile | AISI304/316 |
| 18 | Vite | Acciaio inossidabile | A2/A4 |
| 19 | Spina | Acciaio inossidabile | A2/A4 |
| 20 | Rondella | Acciaio inossidabile | A2/A4 |
DN400-DN800
| No. | Descrizione | Materiale | Norma |
| 1 | Corpo | Ferro duttile | GJS500-7 |
| 2 | Seat | Acciaio inossidabile | AISI304/316 |
| 3 | Vite | Acciaio inossidabile | A2/A4 |
| 4 | Vite | Acciaio inossidabile | A2/A4 |
| 5 | Vite | Acciaio inossidabile | A2/A4 |
| 6 | Primavera | Acciaio inossidabile | AISI304/316 |
| 7 | Cofano | Ferro duttile | GJS500-7 |
| 8 | Bush | Bronzeo | C61900 |
| 9 | Giunto circolare | Di gomma | NBR |
| 10 | Rondella della correzione | Bronzeo | C61900 |
| 11 | Diaframma | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
| 12 | Perni ad occhio | Acciaio al carbonio | 1040 |
| 13 | Supporto di riparazione | Ferro duttile | GJS500-7 |
| 14 | Supporto di Dics | Ferro duttile | GJS500-7 |
| 15 | Guarnizione | Di gomma | EPDM |
| 16 | Fermo di guarnizione | Ferro duttile | GJS500-7 |
| 17 | Gambo | Acciaio inossidabile | AISI304/316 |
| 18 | Spina | Acciaio inossidabile | AISI304/316 |
| 19 | Giunto circolare | Di gomma | NBR |
| 20 | Cappuccio | Ferro duttile | GJS500-7 |
| 21 | Spina | Acciaio inossidabile | AISI304/316 |
| 22 | Vite | Acciaio inossidabile | A2/A4 |
| 23 | Giunto circolare | Di gomma | NBR |
| 24 | Vite | Acciaio inossidabile | A2/A4 |
