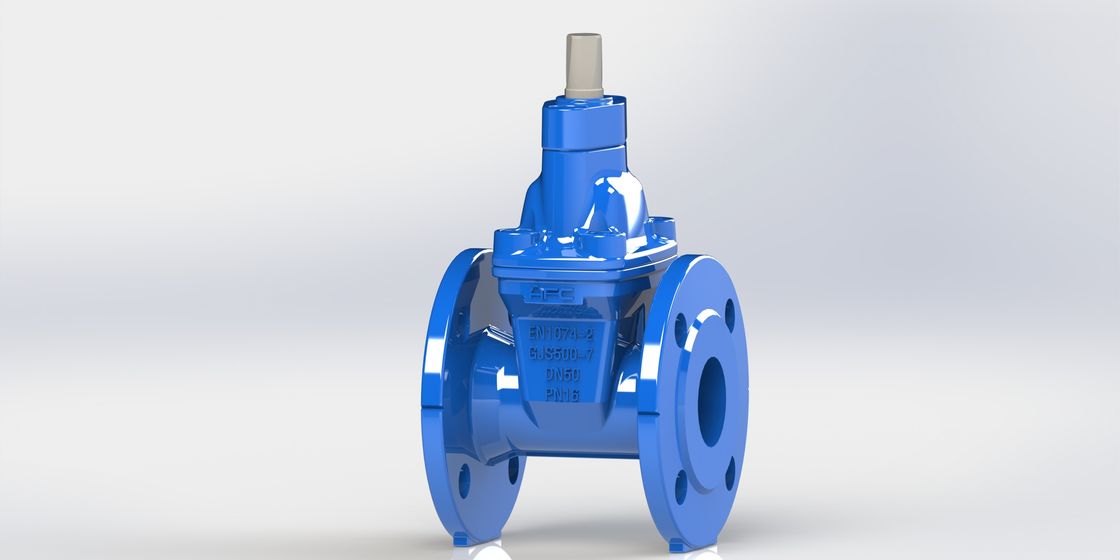

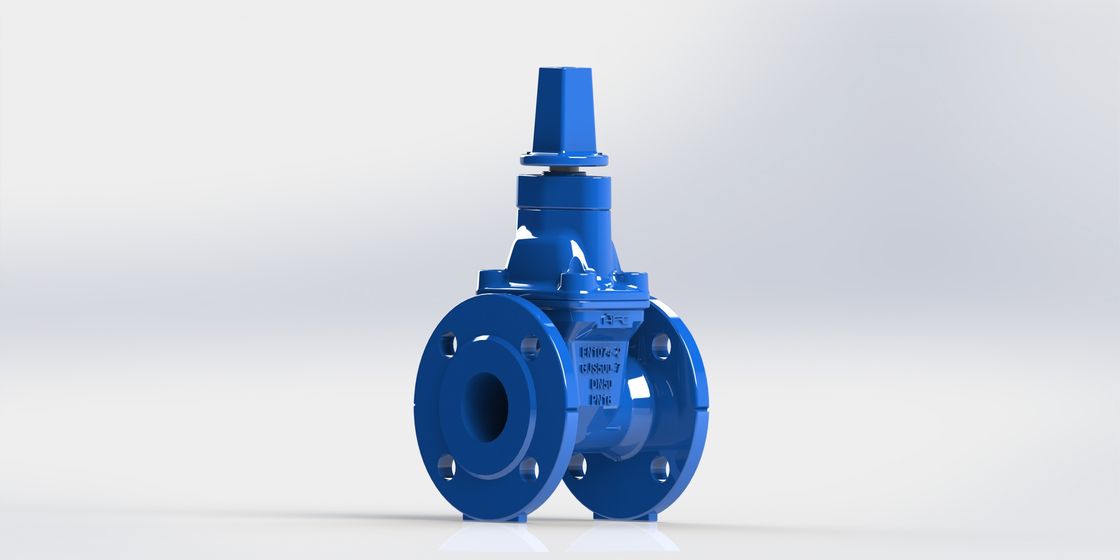

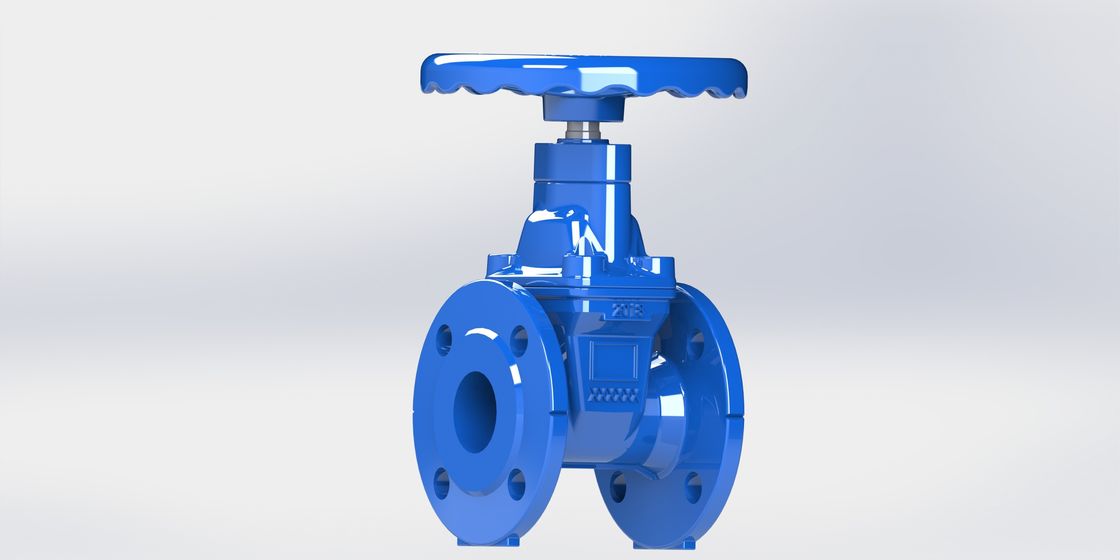

Valvola a saracinesca messa resiliente

L'operazione bassa Resilent di coppia di torsione ha messo la valvola a saracinesca a sedere, adatta ad acqua

Come assicuriamo la qualità del prodotto finito (ispezione di FQC)

1. Ispezione visiva

2. Misura materiale del grado

3. Ispezione di dimensione

4. Rilevazione di rugosità

5. Rilevazione di rugosità

6. Prova di tenuta

Caratteristica:

1. Sigillamento del gambo
Sigillamento del gambo sostituibile sotto pressione con tre guarnizioni indipendenti del gambo:
L'anello del tergicristallo di NBR protegge dalla sporcizia dall'esterno.
4 pc del giunto circolare protegge il gambo ed impedisce la perdita.

La sostituzione delle guarnizioni del gambo sotto pressione è disponibile.

2. cuneo vulcanizzato
Il nucleo di ferro duttile completamente è vulcanizzato con acqua potabile ha approvato la gomma di EPDM internamente ed esternamente. Nessuna parte del ferro è esposta al medium e la vulcanizzazione di gomma eccellente impedisce la corrosione al di sotto della gomma. Guide di nylon nel cuneo e sul corpo di valvola assicurare una chiusura uniforme indipendentemente da alta pressione.

Norma:

Valvola a saracinesca flangiata all'en 1074-2/BS delle BS 5163-1,

Progettato secondo EN1074-1 e EN1074-2

Faccia a faccia secondo en 558-1 (le BS ed il BACCANO sono disponibili).
Perforazione standard della flangia a EN1092-2 (iso 7005-2)
Prova idraulica secondo en 1074-1 e 2/en 12266.

Condizione di lavoro

Media: Acqua, acque reflue

Temperatura di lavoro: -10  C - 80  C

Materiale principale:

Disegno:
