Anti valvola di limitazione della pressione dell'acqua di progettazione di cavitazione con il pilota dell'acciaio inossidabile 304

Anti valvola di limitazione della pressione dell'acqua di progettazione di cavitazione con il pilota dell'acciaio inossidabile 304

Prodotti - Valvola di riduzione della pressione dell'acqua
  • Evidenziare

    Valvola di riduzione della pressione regolabile

  • Materiale
    Ferro duttile GJS500-7
  • Materiale pilota
    ss304
  • tubatura
    ss304
  • Rivestimento
    Epossidico
  • Diaframma
    Rinforzo di nylon con EPDM
  • Di gomma
    EPDM
  • Luogo di origine
    La CINA
  • Marca
    OEM
  • Certificazione
    EN1074-5
  • Numero di modello
    A200
  • Documento
    Brochure del prodotto PDF
  • Quantità di ordine minimo
    1
  • Prezzo
    negotiable
  • Imballaggi particolari
    casse del compensato
  • Tempi di consegna
    15-60 giorni
  • Termini di pagamento
    L/C, T/T
  • Capacità di alimentazione
    sulla base di ordine

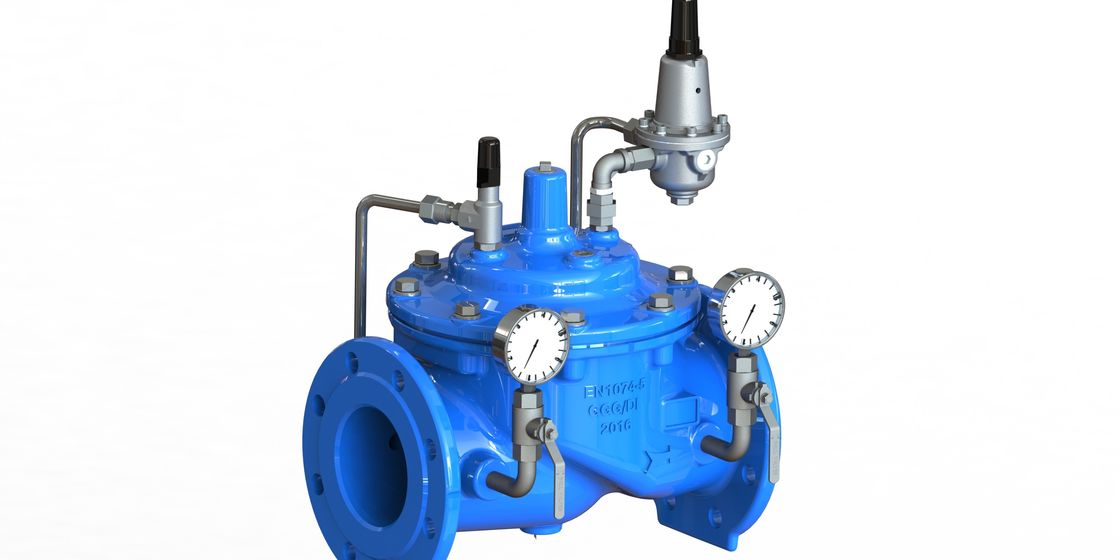

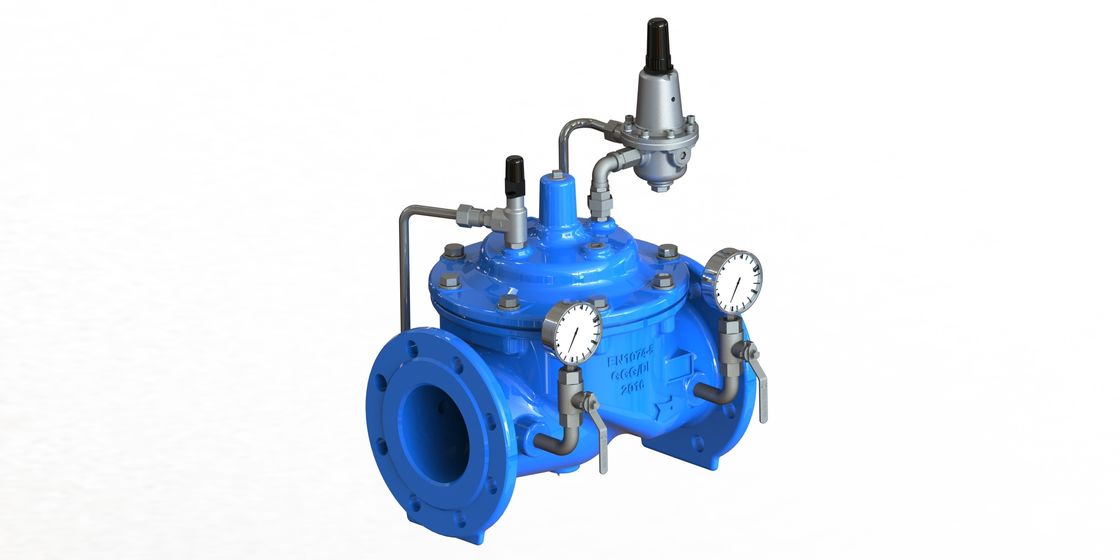

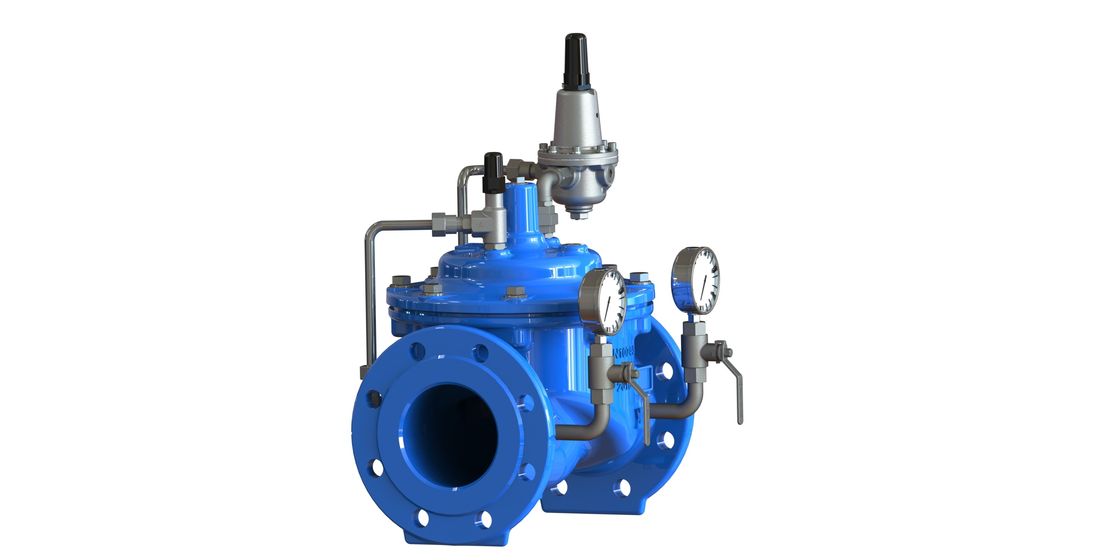

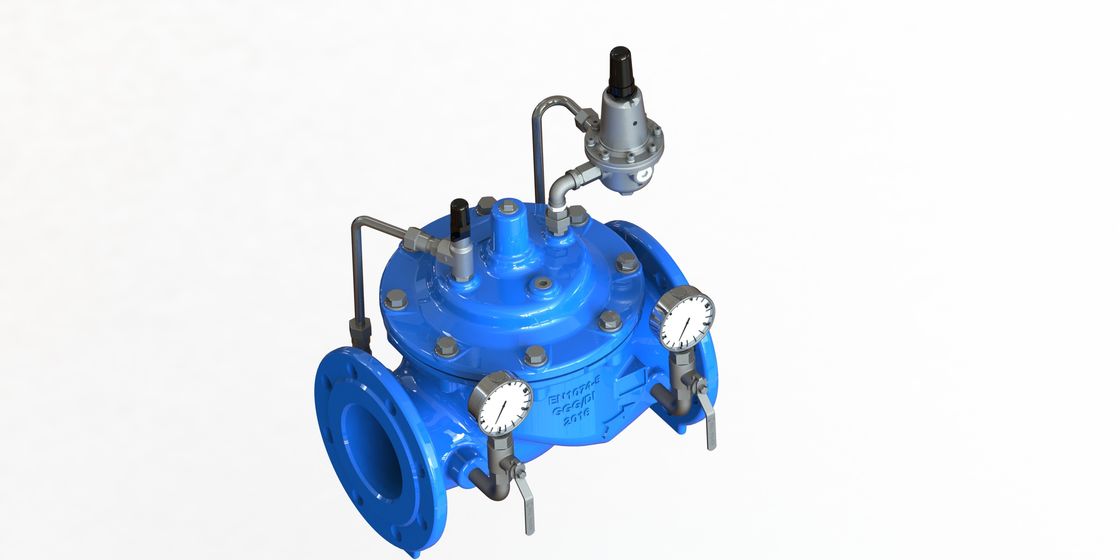

Anti valvola di limitazione della pressione dell'acqua di progettazione di cavitazione con il pilota dell'acciaio inossidabile 304

  • Anti valvola di limitazione della pressione dell'acqua di progettazione di cavitazione con il pilota dell'acciaio inossidabile 304
  • Anti valvola di limitazione della pressione dell'acqua di progettazione di cavitazione con il pilota dell'acciaio inossidabile 304
  • Anti valvola di limitazione della pressione dell'acqua di progettazione di cavitazione con il pilota dell'acciaio inossidabile 304
  • Anti valvola di limitazione della pressione dell'acqua di progettazione di cavitazione con il pilota dell'acciaio inossidabile 304
Ottieni prezzo Contattaci

Pilota principale ricoperto A RESINA EPOSSIDICA della valvola SS304 del ferro duttile della valvola A200 di anti progettazione di riduzione della pressione di cavitazione







A200 è una valvola di riduzione della pressione che consiste di

1. Valvola principale

2. Più un pilot-P200 riducentesi

3. Riduca un'più alta pressione di entrata ad una pressione stabile dello sbocco

4. Indipendentemente da variazione di pressione di entrata o da variazione di flusso dello sbocco.

6. Quando la pressione a valle supera la regolazione, il pilota e la valvola principale si chiuderanno

7. V-porto come accessorio. Riduttore alesi come opzione.



Trattamento di superficie



Offriamo i seguenti processi per scegliere:



1. Lucidatura meccanica (mp) per migliorare luminosità (lucentezza, metallina)

2. Pulizia acida per anticorrosivo

3. Polacco di elettrolisi (PE) per migliorare scorrevolezza di superficie

4. Processo su ordinazione: Trattamento di tempera luminoso eliminare gli strees per migliorare durezza



Campi di servizio:


Per il sistema a acqua, impianto di irrigazione.



Dati tecnici:



Dimensione DN50-DN800
Temperatura di lavoro - 10  C del  c 80
Flangia AISI B16.1 o PN16
Media di flusso Acqua pulita





Consulti la fabbrica per altre applicazioni
IP68 per resistenza all'acqua
Aderisca all'en 1074-5, l'iso 5208, l'en 12266-1, l'en 558-1 delle BS delle BS delle BS



Materiali e dimensione



DN50-DN350

Anti valvola di limitazione della pressione dell'acqua di progettazione di cavitazione con il pilota dell'acciaio inossidabile 304 0

Nessun Descrizione Materiale Norma
1 Corpo Ferro duttile GJS500-7
2 Seat Acciaio inossidabile ANSI 304/316
3 Giunto circolare Di gomma NBR
4 Giunto circolare Di gomma NBR
5 Bolt Acciaio inossidabile A2/A4
6 Rondella Acciaio inossidabile A2/A4
7 Cofano Ferro duttile GJS500-7
8 Bush Bronzeo C61900
9 Primavera Acciaio inossidabile ANSI 304/316
10 Calafataggio del dado Acciaio inossidabile A4
11 Diaphagm Gomma di rinforzo di nylon Tessuto di EPDM+Nylon
12 Supporto di riparazione Ferro duttile GJS500-7
13 Supporto del disco Ferro duttile GJS500-7
14 Guarnizione Di gomma EPDM
15 Fermo di Seat Acciaio inossidabile ANSI 304/316
16 Gambo Acciaio inossidabile ANSI 304/316
17 Spina Acciaio inossidabile ANSI 304/316
18 Vite Acciaio inossidabile A2/A4
19 Spina Acciaio inossidabile A2/A4
20 Wsher Acciaio inossidabile A2/A4



Unità di dimensione: Millimetro
DN Code di modello L φD Φk H N-φd ΦB
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
50 A900-0050 230 165 165 165 125 125 125 177 4-φ19 4-φ19 4-φ19 φ99 φ99 φ99
65 A900-0065 290 185 185 185 145 145 145 202 4-φ19 4-φ19 8-φ19 φ118 φ118 φ118
80 A900-0080 310 200 200 200 160 160 160 219 8-φ19 8-φ19 8-φ19 φ132 φ132 φ132
100 A900-0100 350 220 220 235 180 180 190 243 8-φ19 8-φ19 8-φ23 φ156 φ156 φ156
*125 A900-0125 400 250 250 270 210 210 220 243 8-φ19 8-φ19 8-φ28 φ156 φ156 φ156
150 A900-0150 480 285 285 300 240 240 250 333 8-φ23 8-φ23 8-φ28 φ211 φ211 φ211
200 A900-0200 600 340 340 360 295 295 310 428 8-φ23 12-φ23 12-φ28 φ266 φ266 φ274
250 A900-0250 730 405 405 425 350 355 370 478 12-φ23 12-φ28 12-φ31 φ319 φ319 φ330
300 A900-0300 850 460 460 485 400 410 430 538 12-φ23 12-φ28 16-φ31 φ370 φ370 φ389
*350 A900-0350 980 520 520 555 460 470 490 550 16-φ23 16-φ28 16-φ34 φ429 φ429 φ448
Nota 1.DN125 DN350 usano lo stesso internel di DN100 DN300
Materiale standard della fabbrica 2.A1SI 304. Consulti la fabbrica per AISI 316material



DN400-DN800



Anti valvola di limitazione della pressione dell'acqua di progettazione di cavitazione con il pilota dell'acciaio inossidabile 304 1

No. Descrizione Materiale Norma
1 Corpo Ferro duttile GJS500-7
2 Seat Acciaio inossidabile ANSI 304/316
3 Vite Acciaio inossidabile A2/A4
4 Vite Acciaio inossidabile A2/A4
5 Vite Acciaio inossidabile A2/A4
6 Primavera Acciaio inossidabile ANSI 304/316
7 Cofano Ferro duttile GJS500-7
8 Bush Bronzeo C61900
9 Giunto circolare Di gomma NBR
10 Rondella della correzione Bronzeo C61900
11 Diaphagm Gomma di rinforzo di nylon Tessuto di EPDM+Nylon
12 Perni ad occhio Acciaio al carbonio 1040
13 Supporto della correzione Ferro duttile GJS500-7
14 Supporto del disco Ferro duttile GJS500-7
15 Guarnizione Di gomma EPDM
16 Fermo di guarnizione Ferro duttile GJS500-7
17 Gambo Acciaio inossidabile ANSI 304/316
18 Spina Acciaio inossidabile ANSI 304/316
19 Giunto circolare Di gomma NBR
20 Cappuccio Ferro duttile GJS500-7
21 Spina Acciaio inossidabile ANSI 304/316
22 Vite Acciaio inossidabile A2/A4
23 Giunto circolare Di gomma NBR
24 Vite Acciaio inossidabile A2/A4
Unità di dimensione: Millimetro
DN Code di modello L H φD Φk N-φd ΦB
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
400 A900-0400 1100 710 580 580 620 515 525 550 16-φ28 16-φ31 16-φ37 480 480 503
*450 A900-0450 1200 720 640 640 670 565 585 600 20-φ28 20-φ31 20-φ37 530 548 548
500 A900-0500 1250 822 715 715 730 620 650 660 20-φ28 20-φ34 20-φ37 582 609 609
600 A900-0600 1450 885 840 840 845 725 770 770 20-φ31 20-φ37 20-φ40 682 720 720
*700 A900-0700 1650 910 910 910 960 840 840 875 24-φ31 24-φ37 24-φ43 680 720 720
800 A900-0800 1850 1260 1025 1025 1085 950 950 990 24-φ34 24-φ40 24-φ49 901 901 928
Nota 1.DN450 DN700 usano lo stesso internel di DN400 DN600
Materiale standard della fabbrica 2.A1SI 304. Consulti la fabbrica per AISI 316material
