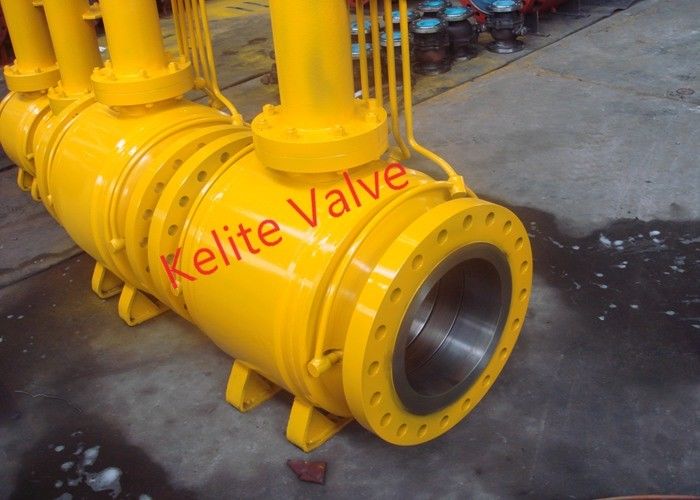

Una valvola a sfera completamente saldata di 1/2» - 56" CL150-2500 che forgia materiale, cofano esteso
La nostra società è specialista nella progettazione e nella produzione della valvola dell'acqua di alta qualità e si è sviluppata per trasformarsi in in uno dei produttori principali per la valvola del comando idraulico. Progettiamo e fabbrichiamo una vasta gamma di valvola fluida, quali la valvola di regolazione del galleggiante, la valvola a sfera dell'orecchione, la valvola di riduzione della pressione dell'acqua, la valvola rotatoria della sacca d'aria, la valvola a farfalla sanitaria, la valvola di ritenuta idraulica, la valvola del rilascio dell'aria delle acque luride, ecc. La nostra innovazione tecnica costante combinata con i sistemi rigorosi di controllo di qualità ci ha permesso di consegnare il rendimento elevato ed il valore eccezionale nelle applicazioni industriali.
Le nostre valvole è famose per la fabbricazione delle valvole a sfera completamente saldate nel mercato della Cina, noi hanno fatto 56" CL600 completamente hanno saldato le valvole a sfera per il mercato dell'Iran, una tecnica speciale sono state eseguite in modo che il trattamento termico post-saldatura non sia guarnizioni così molli richieste non sia danneggiato durante il processo di saldatura per assicurarsi la buona prestazione delle guarnizioni.
Foro puntiglioso/riduttore dell'ente di un pezzo, orecchione ha montato, doppia blocco e emorragia, effetto singolo o doppio del pistone, gambo del anti-colpo fuori, dispositivo antistatico, fuoco-sicuro certificato a API-607/6FA/ISO 10497, sedili a molle, iniezione del sigillante, inserzioni DI NYLON e di DEVLON&PEEK della NACE MR-01-75, del sedile, progettate e provate secondo ASME B16.34, BS5351, KS e API-6D.
| NO. | NOME DELLA PARTE | MATERIALI | |
|---|---|---|---|
| 1 | Corpo | A350 LF2 | A182 F316 |
| 2 | Palla | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SS |
| 3 | Adattatore | A350 LF2 | A182, F316, A351, CF8M |
| 4 | Gambo | A350 LF2+ENP | 316 SS, 17-4 PHSS, 410 SS |
| 5 | Anello di Seat | A350 LF2+ENP | 316 SS, 410 SS |
| 6 | Inserzione di Seat | Devlon, di nylon, SBIRCIATA, RTFE | |
| 7 | Giunto circolare di Seat (2) | VEA di HNBR a bassa temperatura /Viton | |
| 8 | Guarnizione di Seat | Grafite | |
| 9 | Ghiandola | A350 LF2 | 316 SS, 410 SS |
| 10 | Anello della ghiandola | A350 LF2 | 316 SS, 410 SS |
| 11 | Giunto di supporto | A350 LF2 | 316 SS, 410 SS |
| 12 | Orecchione | A350 LF2 | 316 SS, 410 SS |
| 13 | Cuscinetto dell'orecchione (2) | PTFE, acciaio al carbonio | PTFE, 316 SS |
| 14 | Rondella di spinta | PTFE, acciaio al carbonio | PTFE, 316 SS |
| 15 | Giunto circolare della ghiandola (2) | VEA di HNBR a bassa temperatura /Viton | |
| 16 | Giunto circolare del gambo (2) | VEA di HNBR a bassa temperatura /Viton | |
| 17 | Guarnizione della ghiandola | Grafite | |
| 18 | Giunto circolare dell'adattatore (2) | VEA di HNBR a bassa temperatura /Viton | |
| 19 | Guarnizione dell'adattatore | Grafite | |
| 20 | Guarnizione del giunto di supporto | Graphoil | |
| 21 | Perno Bolt* | A320 L7M | A193 B8 |
| 22 | Sfortuna Nut* | A194 7M | A194 8 |
| 23 | SHCS | A320 L7M | A193 B8 |
| 24 | Primavera antistatica | Inconel X-750 | |
| 25 | Primavera di Seat | Inconel X-750 | |
| 26 | Caviglia | Acciaio al carbonio | Acciaio inossidabile |
| 27 | Montaggio del grasso | Acciaio al carbonio | 316 SS |
| 28 | Unga il montaggio, BGH | Acciaio al carbonio | 316 SS |
| 29 | Controllo di palla | Acciaio inossidabile | |
| 30 | Spina del NPT | Acciaio al carbonio | 316 SS |
| 31 | Montaggio dello sfiato | Acciaio al carbonio | 316 SS |
| 32 | Chiave del gambo | Acciaio al carbonio | Acciaio inossidabile |
| 33 | Piede Plate* | Acciaio al carbonio | Acciaio inossidabile |
| 34 | Ascensore Plate* | Acciaio al carbonio | Acciaio inossidabile |
| 35 | Caviglia del corpo | Acciaio al carbonio | Acciaio inossidabile |
| 36 | Operatore dell'ingranaggio | Ferro duttile, ingranaggio a vite del acciaio al carbonio | |
| 37 | Volante | Acciaio al carbonio, ferro duttile | |
| 38 | Guarnizione dell'orecchione | Grafite | |
| 39 | Giunto circolare dell'orecchione (2) | VEA a bassa temperatura di HNBR/Viton | |
Parametri e caratteristiche tecnici:
| Descrizione di prodotto | Valvola a sfera completamente di saldatura |
| Modello | Valvola a sfera completamente di saldatura di pezzo fucinato di trunion |
| Diametro nominale | NPS 2" ~NPS 56" |
| Temperatura di funzionamento | -593℃~220℃ (la gamma di temperatura di servizio può variare per i materiali differenti) |
| Pressione di esercizio | CL150-CL2500 |
| Materiale | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, ecc. |
| Norma di progettazione | Api 6D, ASME B16.34 |
| Lunghezza strutturale | ASME B16.10 |
| End/td> di collegamento | ASME B16.5, ASME B16.25 |
| Norma della prova | Api 598, API 6D, ISO 5208 |
| Metodo di operazione | Maniglia, verme, unità dell'motore-azionamento, unità di azionamento pneumatica |
| Campi di applicazione | Petrolio e metanodotti e gasdotto urbano |
| Altre osservazioni 1 | La sede valvola è inclusa con l'anello con sigillo flessibile per perdita zero della guarnizione; la sede valvola è fornita di una molla precaricata che è adattabile alla variazione di pressione e della temperatura, in modo dalla perdita non è suscettibile di accadere. |
| Altre osservazioni 2 | La valvola integrata con il corpo di valvola saldato, esente da perdita esterna, ecc. |
| Altre osservazioni 3 | Costruzione di resistenza del fuoco della valvola a sfera tutto saldata. Ogni posizione di perdita è destinata con l'imballaggio flessibile della grafite o la grafite mescolantesi di acciaio inossidabile per rispondere alle esigenze di resistenza del fuoco nel caso di un fuoco. |
| Altre osservazioni 4 | La struttura più avanzata della piastra di sostegno sia nel paese ed all'estero è adottata affinchè i grandi diametri aumenti il tempo di impiego che per ridurre la coppia di torsione di funzionamento della valvola. Quindi, il tempo di impiego delle valvole notevolmente è esteso. |
| Altre osservazioni 5 | La valvola a sfera tutto saldata diretto-sepolta può essere sepolta direttamente, nel qual caso, nessun massimo e grande pozzo della valvola è richiesto, solo un piccolo pozzo basso deve essere costruito su terra, in modo dal costo di costruzione ed il tempo di intervento tecnico possono essere risparmiati significativamente. |
| Altre osservazioni 6 | Puntiglioso della valvola conveniente per pigging, di piccola resistenza di flusso e di alte caratteristiche di capacità di flusso e buone di flusso |
| Altre osservazioni 7 | La palla della valvola può completamente accludere la sede valvola quando la valvola a sfera tutto saldata è aperta, in modo dalle impurità nel medium non saranno arrossite alla sede valvola o alla superficie d'imballaggio del corpo di valvola. Quindi, il corpo di valvola ha uno stesso tempo di impiego della conduttura dovuto la sua costruzione speciale. |
