valvola a sfera montata orecchione

L'ente di un pezzo è usato affinchè il corpo garantisca la forza e la rigidità sufficienti sotto pressione di esercizio stimata massima. Le parti interne della valvola con attenzione sono destinate e selezionate per assicurare l'affidabilità in tutti i tipi di condizione di gestione. Abbastanza thckness della parete del margine ed adattamento dei bulloni connettivi ad alta resistenza sono convenienti affinchè il maitenance e la sufficienza della valvola sostengano lo sforzo da conduttura.

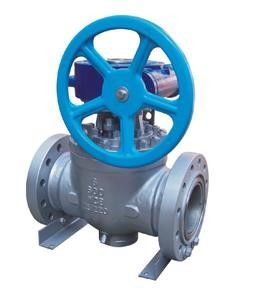

Entrata superiore

La sua maggior parte della differenza dalla valvola a sfera comune è che la sua manutenzione può essere fatta sulla linea del tubo e senza smontare dalla linea del tubo. La struttura posteriore del sedile dello spazio è adottata per il sedile e la parte posteriore di fermo del sedile è angolo obliquo per impedire l'accumulazione dell'impurità colpire lo spazio posteriore del sedile.



Coppia di torsione bassa di operazione

La valvola a sfera superiore di serie dell'entrata ha una palla montata orecchione, di cui la superficie è fronte a terra, lucidato e duro trattato. La palla ed il gambo è integrata, fare scorrere il cuscinetto è installato sul foro esterno in modo che il raggio di attrito sia piccolo e coppia di torsione dell'operazione sia molto bassa.



Sigillamento di emergenza

I fori composti dell'iniezione sono progettati e le valvole composte dell'iniezione sono installate alle posizioni del supporto del gambo/cappuccio e del corpo della valvola laterale. Quando la sigillatura del gambo o del sedile è danneggiata per indurre la perdita, il composto può essere usato per fare la seconda volta la sigillatura. Una valvola di ritenuta celata è installata nel lato di ogni valvola composta dell'iniezione per impedire il composto uscire dovuto l'azione della sostanza di trasmettitore. La cima della valvola composta dell'iniezione è il connettore per il collegamento veloce con la pistola composta dell'iniezione.



Sigillamento affidabile

Il sigillamento del sedile è costituito dalla componente del fermo di sigillamento e del metallo del sedile. I galleggianti del fermo del sedile lungo un asse ed il sigillamento di pressione bassa della sede valvola è raggiunto da pre-pressione della molla. Inoltre, l'effetto del pistone della sede valvola è progettato ragionevolmente, che ha realizzato l'alta pressione che sigilla dalla pressione del medium di funzionamento e realizza l'intercettazione del fermo per formare il sigillamento del corpo. L'anello della grafite di espansione è destinato per realizzare la sigillatura sotto tiro della circostanza.



Doppio block&bleed (DBB)

Quando la palla è posizione completamente aperta o vicina, la sostanza di trasmettitore in cavità concentrare del corpo può essere liberata da drenaggio e dispositivi di svuotamento. Inoltre, la pressione più caricata nella cavità concentrare della valvola può essere liberata all'estremità di pressione bassa dal sedile di sollievo di auto.



Progettazione sicura del fuoco ed antistatica

La progettazione di protezione contro l'incendio della valvola soddisfa la richiesta nella norma API6FA/API607 e la progettazione dell'antistatico si conforma ai regolamenti in API6D e in BS5351.



Gambo di estensione

Per la valvola installata sotterranea, il gambo può essere allungato e per aiutare l'operazione la valvola composta corrispondente dell'ugello e di drenaggio dell'iniezione può essere estesa alla cima della valvola.



Vari tipi di azionamento

Il cuscinetto superiore della valvola progettato secondo l'iso 5211, che è conveniente per il collegamento e lo scambio di vari driver. I tipi di azionamento comuni sono manuali, elettrici, pneumatici e pneumatici/idraulici.
