Descrizione:

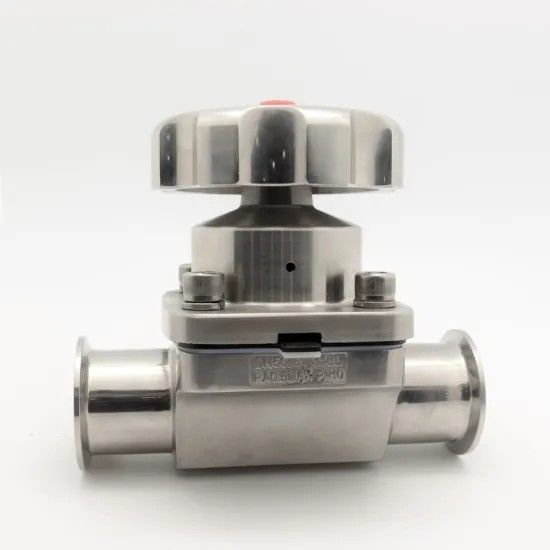

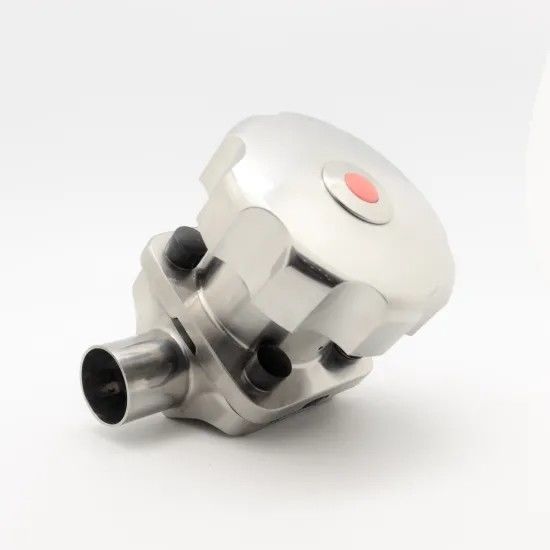

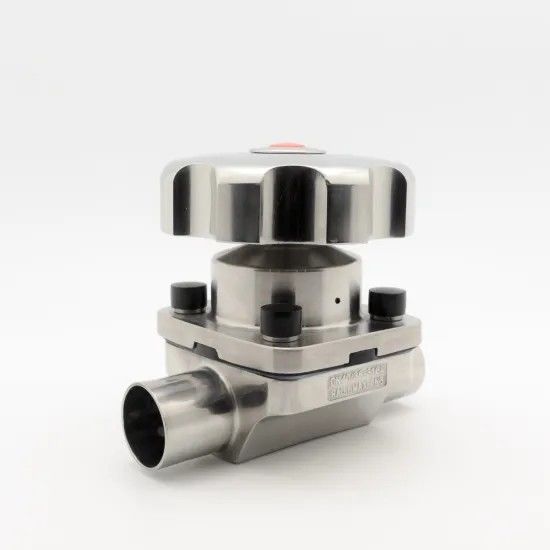

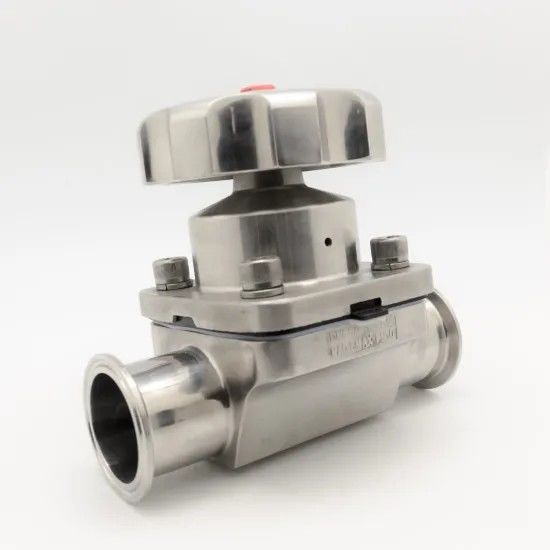

Valvola di regolazione sanitaria bidirezionale della membrana del diaframma di acciaio inossidabile
La valvola a diaframma è ampiamente usata per le industrie farmaceutiche. Questa valvola è ampiamente usata per la portata di controllo. Il corpo di valvola che contatta con liquido è fatto di SS316L. La parte di non contatto è fatta di materiale SS304.
APPLICAZIONE
Valvola a diaframma, funzionato manualmente o pneumaticamente e specificamente progettato per usando sull'igiene e
processi asettici nelle industrie farmaceutiche. La valvola è eccellente per controllo di flusso come pure per aperto
e funzioni vicine. La valvola del diaphramg è migliore nella caratteristica di flusso in confronto ad altre valvole, è più facile
per pulire e migliorare per elaborare la sostanza con le particelle, il fenomeno del vuoto d'aria è raro durante
applicazione di controllo di flusso.
PRINCIPI DI FUNZIONAMENTO
Il diaframma fornisce la guarnizione del corpo come pure la guarnizione del sedile. Non ci sono percorsi all'ambiente esterno
così adatto a processi asettici. Quando la valvola è chiusa un cuscinetto di pressione che sostiene il diaframma
movimenti verso il fronte di sigillatura sul corpo. Quando la pressapellicola si muove il diaframma flette ed è forzato giù sull'area del sedile nel centro del corpo, così, chiudentesi fuori dal percorso di flusso attraverso il corpo.
l'inter relazione tra il corpo e la pressapellicola impedisce sopra compressione del diaphram. La valvola può essere funzionamento manuale e cime di controllo delle operazioni pneumatiche delle elettrovalvole a solenoide.
Specificazione:
| Dimensione | 1" - 4", DN25-DN100 |
| Materiale | Forgia del corpo: 1,4404/316L/ASME BPE 316L/1,4435 BN2 Fe≤0.5 |
| Corpo fondente: 1.4404/316L/ASTM A351 CF3M | |
| Temperatura di massimo | -30 ºC a ºC 150 (secondo il diaframma) (ruota di acciaio inossidabile) |
| -30 ºC a ºC 130 (secondo il diaframma) (ruota di plastica) | |
| Pressione massima | 10 barre |
| Progettazione del collegamento | saldatura, morsetto, flangia, filo, flangia asettica di BACCANO 11864, morsetto, filo |
| Struttura di corpo | Tipo-T di T, L tipo-T, tipo-T di U, multiport, valvola di fondo di carro armato e varie strutture di corpo |
| Modo di operazione | Manuale: volante di acciaio inossidabile di plastica e |
| Pneumatico: azionatore pneumatico di acciaio inossidabile della scatola di plastica, azionatore pneumatico multifunzionale. | |
| Controllo: Posizionatore intelligente di IL-TOP, unità di controllo intelligente di C-TOP, FKQ-TOP, dispositivo di risposte di posizione, azionatore elettrico intelligente, regolatore manuale di flusso | |
| Progettazione di lunga vita | Inferiore a 2 barre, una durata massima di 800 milione volte. |
| Portata di applicazione | latteria, alimento, bevanda, elaborazione dell'acqua, prodotti chimici del vino, industrie farmaceutiche fini ecc. |
| Certificato | FDA, USP, 3A, EN, CE |
| Dettagli d'imballaggio | pacchetto esportante standard o secondo la richiesta dei clienti |
| Dettagli di consegna | Solitamente entro 20 giorni dopo la ricezione del T/T giù i pagamenti |
