valvola del rilascio dell'aria dell'acqua di scarico

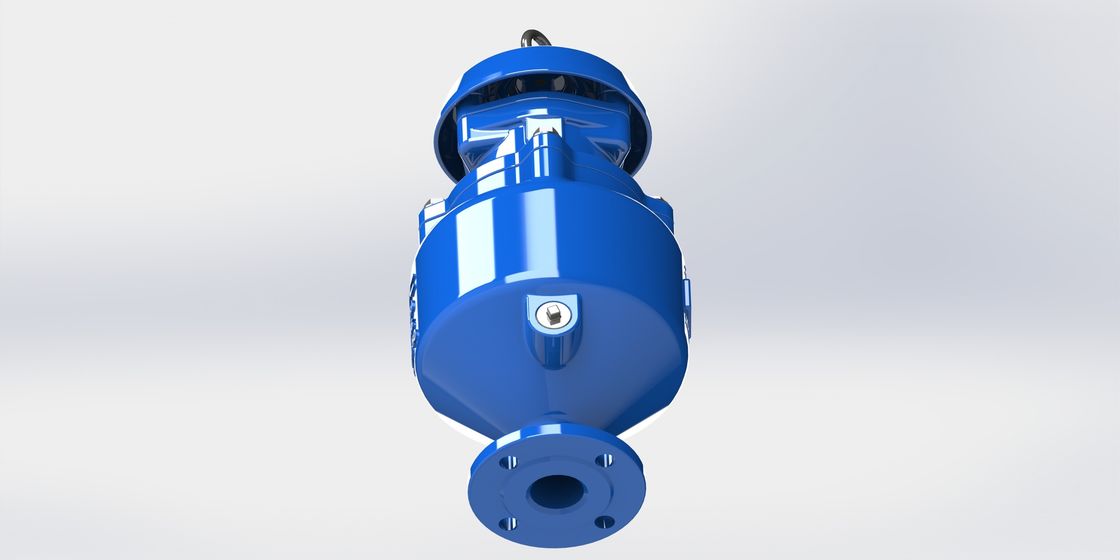

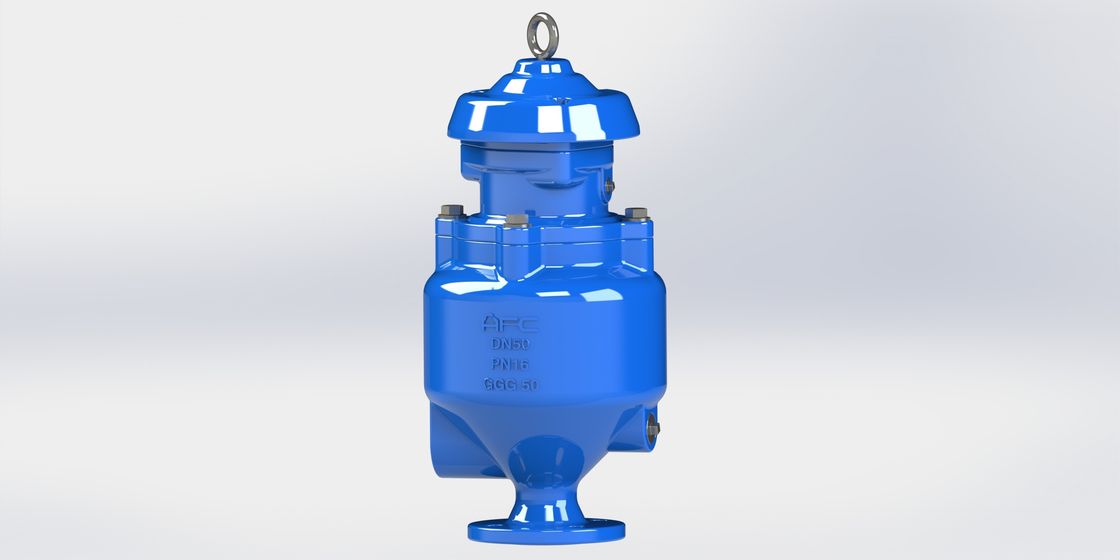

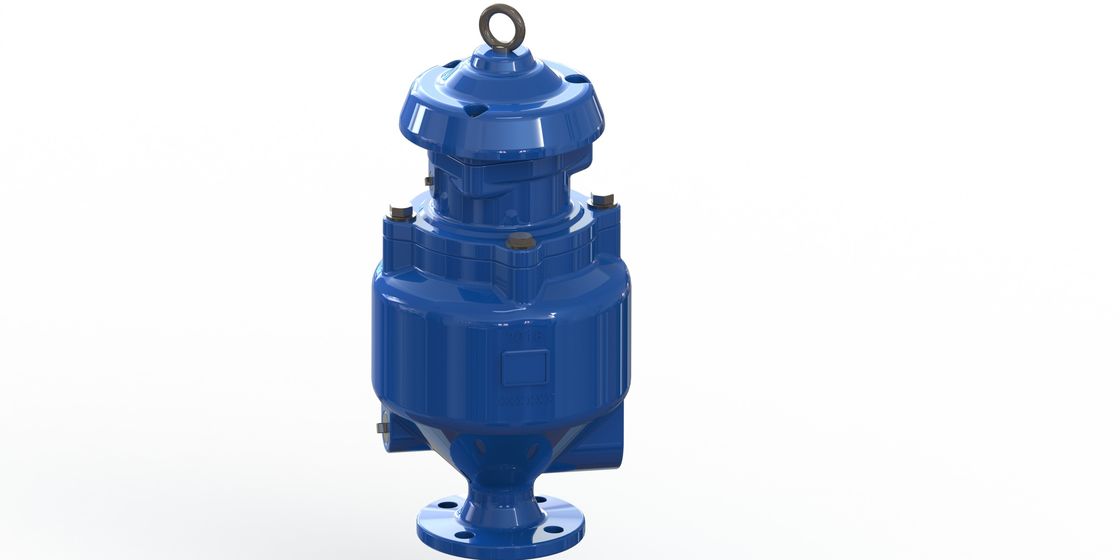

Tipo triplo area della flangia di funzione della singola camera della valvola del rilascio dell'aria di combinazione delle acque luride di flusso completo







Formazione del processo della macchina



1. Elaborazione del tornio di CNC

2. Elaborazione del centro di lavorazione di CNC di alta precisione

3. Elaborazione generale del tornio

4. La macchina perfora le parti del prodotto

5. Modanatura di stampaggio a freddo

6. Assemblea di saldatura





Come controlliamo la qualità di lavorare



1. Tornio di alta precisione di CNC che elabora le parti.

2. Fresatrici avanzate

3. Ispezione di UT per assicurare qualità di saldatura

4. Lucidatura della saldatura

5. Ispezione di aspetto 100% & di dimensione online (spessore, rotondità, ecc.)

6. Modellatura di aspetto & di dimensione



Descrizione:



La valvola del rilascio dell'aria di combinazione delle acque luride svolge 3 funzioni:



1. Grande rilascio dell'aria

1-1. Durante l'acqua che riempie la conduttura, il galleggiante resterà alla sua posizione originale. (aperto)



1-2. Grande aria lasciata dalla valvola attraverso il grande ugello.



2. Piccolo rilascio dell'aria

2-1.When il livello dell'acqua viene fino alla cima, il galleggiante spetterà alla sua posizione vicina e chiuderà orifizio dell'arco di sigillamento il grande ed il piccolo orifizio.



2-2.The l'aria (2% di aria risolta in acqua) sta uscendo continuamente dall'acqua e si riunisce alla cima della valvola.



il galleggiante 2-3.The sarà guidato giù ed ha lasciato la piccola tasca fuori tramite il piccolo orifizio.



l'arco di sigillamento 2-4.The ancora sarà nella posizione vicina fino a vuoto dell'acqua



3. Grande presa d'aria durante lo scarico della conduttura.

3-1.Float cadrà giù una volta vuoto della conduttura.



l'aria 3-2.Large entrerà in conduttura tramite la valvola.



3-3.Preventing dal crollo del vuoto della rottura e della conduttura.



3-4.Protect il giunto circolare di sigillatura dall'ostruzione nella conduttura.



Caratteristiche:

. Progettazione avanzata: Meccanismo semplice e forte galleggiante per evitare l'incrinamento durante la chiusura rapida del hammer& improvviso dell'acqua.

.  Vuoti il capo all'alto & al basso per pulire.

.  Nessun armi o leve per evitare la vibrazione, piegando, chiusura diretta dell'avena di Florida.
. Completamente interno di fusione ed esterno rivestiti a resina epossidica del corpo di valvola per i servizi a lungo termine.
. Norma fabbricante: LE BS EN1074-4, AWWA C512
. Perforazione e dimensione della flangia: En 1092 delle BS e flangia dell'en 558 e dell'ANSI delle BS.



Campi di servizio:

Per il sistema di acque reflue.

Dati tecnici:

Intervallo di grandezza: DN 50-200MM
Valutazioni di pressione: 1.0Mpa, 1.6Mp (flangia)
Temperatura di lavoro: -10°-80°C.
Media di flusso: acque reflue.
Consulti prego la fabbrica per PN25 ed il dispositivo anti shock ogni volta che c'è edizione del waterhammer.



Tabella rapida di selezione
Tasso di scorrimento dell'acqua CMH	1360	4160	8500	19100	33400
Dimensione principale del tubo Millimetro	80-400	400-700	750-1000	1050-1500	1500-2000
Dimensione di SKAR Millimetro	50	80	100	150	200
